Thông tin chi tiết sản phẩm:
|
| Công suất đầu vào định mức: | 956kw (1300HP | Đột quỵ: | 150 phút-1 (150SPM) |
|---|---|---|---|
| Chiều dài hành trình: | 229mm (9 ") | Tỉ số truyền: | 4,185: 1 |
| Tối đa Áp lực công việc: | 34,5MPa | Van: | API # 6 |
| Đường kính ống kính tối đa: | 6-1 / 2 " | Max. Tối đa Cylinder Pressure Áp suất xi lanh: | 14.4MPa |
| Đường kính ống hút: | 254mm (10 ") | Đường kính ống xả: | Mặt bích 5-1 / 8 "(5000psi) |
| Làm nổi bật: | Máy bơm bùn RS F-800 cho giàn khoan,Máy bơm bùn công suất 800 cho giàn khoan,Máy bơm bùn giếng khoan dầu API 7K |
||

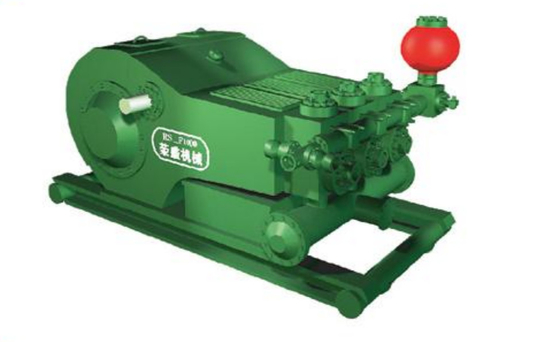

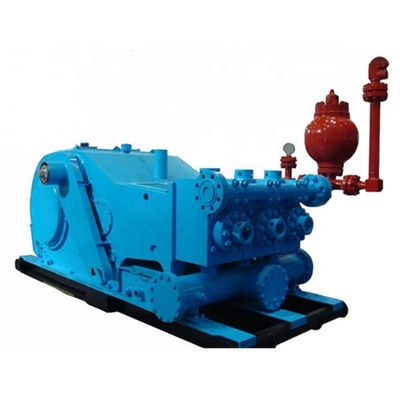

Máy bơm bùn khoan cho máy bơm bùn RS F-800 Mã lực 800 Tiêu chuẩn API 7K
Thông số kỹ thuật
| Mô hình máy bơm | RS-F800 |
| Công suất đầu vào định mức | 956kw (1300HP) |
| Đột quỵ | 150 phút-1 (150SPM) |
| Chiều dài hành trình | 229mm (9 ") |
| Tỉ số truyền | 4,185: 1 |
| Áp suất làm việc tối đa | 34,5MPa |
| Van nước | API # 6 |
| Đường kính tối đa của xylanh | 6 1/2 " |
| Áp suất tối đa của xylanh | 14.4MPa |
| Đường kính ống hút | 254mm (10 ") |
| Đường kính ống xả | 5 1/8 "Mặt bích (5000psi) |
| Đường kính thanh răng | 177,8mm (7 ") |
| Chìa khóa | 44,45 × 44,45mm (1 3/4 "× 1 3/4") |
| Kích thước (mm) | 3963 × 2005 × 1694 |
| Trọng lượng của máy chính | 14000kg |
| Bảng liên quan giữa xả và áp suất của máy bơm bùn RS-F800 | |||||||||
| Đường kính xi lanh | Trong | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | 4 | |
| Xả áp suất | Mpa | 14.4 | 15,6 | 16,9 | 20.1 | 24.3 | 30 | 34.3 | |
| psi | 2000 | 2260 | 2570 | 2950 | 3420 | 4015 | 4780 | ||
| Đột quỵ | Công suất đầu vào | Công suất xả (L / s) | |||||||
| phút-1 | KW | Mã lực | |||||||
| 150 | 588 | 800 | 36,76 | 34 | 31,32 | 26,32 | 21,75 | 17,62 | 13,92 |
| 140 | 548,8 | 746,7 | 34.3 | 31,73 | 29,23 | 24,57 | 20.3 | 16,45 | 12,99 |
| 130 | 509,6 | 693,3 | 31,85 | 29.47 | 27,14 | 22,81 | 18,85 | 15,27 | 12.06 |
| 120 | 470.4 | 640 | 29.4 | 27,2 | 25.06 | 21.06 | 17.4 | 14.1 | 11,14 |
| 110 | 431,2 | 586,7 | 26,95 | 24,93 | 22,97 | 19.3 | 15,95 | 12,92 | 10,21 |
| 1 | 3,92 | 5.33 | 0,245 | 0,227 | 0,209 | 0,175 | 0,145 | 0,117 | 0,093 |
| (Hiệu suất cơ học 90%, hệ số đầy α = 100% và hiệu suất thể tích 100%) | |||||||||
Giải pháp bộ máy bơm bùn RF F-800
| Không. | Nội dung | Đơn vị | Qty |
| 1 | Máy bơm bùn khoan RS-F800, Máy bơm phun điện 2,2Kw; thiết bị, bộ giảm chấn xung xả KB-45; lắp ráp (12gal, 5000psi), 15 "xả 5 chiều (bộ lọc; bên trong), van an toàn chốt cắt JA-3 (35MPa ), Đồng hồ đo áp suất chống rung (0-6000psi), 5 ”Lót xi lanh, piston. | BỘ | 2 |
| 2 | Động cơ diesel CAT C27 875HP @ 1800-210RPM (bao gồm két nước, quạt, bộ giảm thanh, bộ làm mát dầu) | BỘ | 2 |
| 3 | Bộ truyền động thủy lực ALLISON S6620 | BỘ | 2 |
| 4 | Cơ sở công cộng của động cơ và hộp số Diesel | BỘ | 2 |
| 5 | Coupler DOX300F-400 và Coupler Shield | BỘ | 2 |
| 6 | Hộp truyền động xích treo bơm | BỘ | 2 |
| 7 | Hệ thống bôi trơn điện hộp xích | BỘ | 2 |
| số 8 | Bơm truyền điện (45KW, 380V, 50HZ) và ống góp | BỘ | 2 |
| 9 | Cơ sở lớn | BỘ | 2 |
| 10 | Hệ thống điều khiển | BỘ | 2 |
| 11 | Công cụ đính kèm | BỘ | 2 |
| 12 | Phụ tùng đính kèm | BỘ | 2 |
| 13 | Chi phí lắp ráp và gỡ lỗi | BỘ | 2 |
| 14 | Chi phí đóng gói (đóng gói khỏa thân) và vận chuyển hàng hóa (cảng Thượng Hải) | BỘ | 2 |
Thương hiệu cung cấp
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
Dầu WELL: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
THỜI TIẾT: MP-5, MP-8, MP-10, MP-13, MP-16
QUỐC GIA: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
