Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Van chuyển tiếp không khí | Tiêu chuẩn: | iso |
|---|---|---|---|
| Phần KHÔNG.: | XJ-120 VL/O-3-1/2 | Ứng dụng: | Giàn khoan Workover XJ750 |
| Làm nổi bật: | Van chuyển tiếp không khí XJ-120,Van chuyển tiếp không khí giàn khoan Workover,Bộ phận giàn khoan ISO Workover |
||

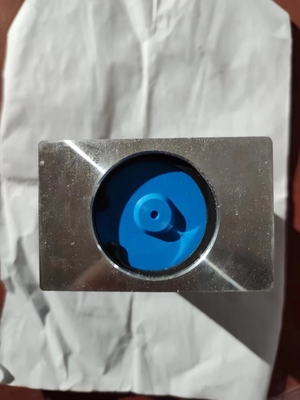

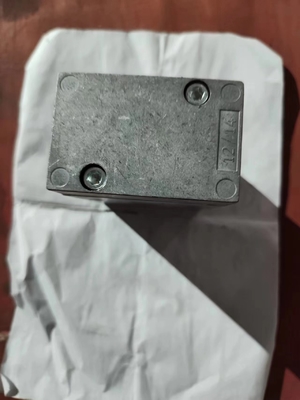

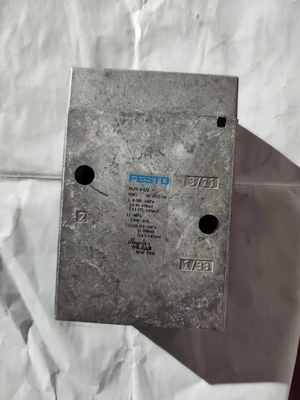

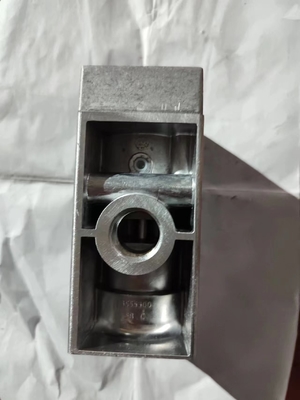

XJ750 Workover Rig Van chuyển tiếp không khí phụ tùng XJ-120 VL/O-3-1/2
Tổng quan về sản phẩm giàn khoan Workover
Triển khai API Spec Q1, 4F, 7K, 8C, RP500 và các tiêu chuẩn kỹ thuật liên quan khác.
Giàn workover chủ yếu bao gồm các bộ phận sau: hệ thống điện, hệ thống truyền động, hệ thống nâng, hệ thống quay, hệ thống điều khiển, giàn khoan và sàn khoan (cơ sở), thiết bị phụ trợ, v.v.
Hệ thống điện chủ yếu bao gồm khung gầm, động cơ, hộp số, v.v., hệ thống truyền động chủ yếu bao gồm hộp truyền động, trục truyền động, xích, v.v., hệ thống nâng chủ yếu bao gồm tời, dây thép, cần cẩu, ô tô móc, v.v., hệ thống quay chủ yếu bao gồm vòi, bàn xoay, v.v.
Đặc tính sản phẩm
* Hệ thống động lực, truyền động, điều khiển, nâng hạ của máy chính giàn workover cũng như cần trục, cần cẩu được lắp đặt tập trung trên khung gầm tự hành cho mỏ dầu, dễ dàng lắp đặt và di chuyển nhanh chóng.
* Động cơ diesel Caterpillar và hộp truyền động thủy lực Allison, ăn khớp hợp lý, hiệu suất truyền động cao, độ tin cậy cao.
* khoan và sửa chữa lưỡng dụng;
* Tời sử dụng tời tang trống đôi, phanh chính sử dụng phanh đai hoặc phanh đĩa thủy lực, phanh phụ sử dụng phanh đĩa làm mát bằng nước hoặc phanh nước.
* Cần cẩu là một cột buồm nghiêng về phía trước, hai phần được đặt về phía trước, nâng hạ thủy lực và có thể thu vào.
Các mẫu sản phẩm phổ biến của giàn khoan chủ yếu bao gồm: XJ250, XJ350, XJ450, XJ550, XJ650, XJ750, v.v.
Tham số giàn khoan Workover XJ750
| Loại/Tham số | SX5250TXJ | XJ350 | XJ450 | XJ550 | XJ650 | XJ750 | XJ850 |
| Tải móc tĩnh tối đa | 675KN | 900KN | 1125KN | 1350KN | 1580KN | 1800KN | 2250KN |
| Tải trọng móc định mức | 400KN | 600KN | 800KN | 1000KN | 1200KN | 1600KN | 1800KN |
| Tốc độ nâng móc | 0,11-1,15m/giây | 0,11-1,15m/giây | 0,11-1,15m/giây | 0,11-1,15m/giây | 0,11-1,15m/giây | 0,11-1,15m/giây | 0,11-1,15m/giây |
| hệ thống du lịch | 3x4 | 4x5 | 4x5 | 4x5 | 4x5 | 5×6 | 5×6 |
| Chiều cao bánh răng đầu m | 18,21,23(Tiết diện kép, thủy lực, ống lồng) | 29(Tiết diện kép, thủy lực, ống lồng) | 31(Tiết diện kép, thủy lực, ống lồng) | 33(Tiết diện kép, thủy lực, ống lồng) | 35(Tiết diện kép, thủy lực, ống lồng) | 36(Tiết diện kép, thủy lực, ống lồng) | 38(Tiết diện kép, thủy lực, ống lồng) |
| Biểu mẫu ổ đĩa | 6×4 | 8×4 | 8×4 | 10×8 | 12x8 | 14×8 hoặc 12×8 | 14×10 |
| tốc độ di chuyển | 0-45km/giờ | 0-45km/giờ | 0-45km/giờ | 0-45km/giờ | 0-45km/giờ | 0-45km/giờ | 0-45km/giờ |
| Khoảng sáng gầm xe tối thiểu (Đầy tải) | 250mm | 300mm | 300mm | 300mm | 300mm | 270mm | 270mm |
| Bán kính quay tối thiểu | 9,4m | 15m | 17m | 17,5m | 19m | 21m | 21m |
| Tổng khối lượng xe | 25000kg | 30000kg | 41000kg | 55000kg | 63000kg | 68000kg | 70000kg |
| cài đặt điện | 175 mã lực | 350 mã lực | 392 mã lực | 429 mã lực | 600 mã lực | 2×403 mã lực | 2×447 mã lực |
| Chiều cao sàn giàn khoan | / | / | / | / | 4,5m | 5m | 5m |
| Bàn giàn | / | / | / | / | 5×6m | 5,8×7m | 5,8×7m |
| Kích thước (Dài×Rộng×Cao)mm | 14850×2495×4000 | 17500×2800×4350 | 18500×3048×4400 | 19000×3048×4400 | 19000×3050×4400 | 22300×3000×4450 | 22300×3050×4450 |
| Độ sâu Workover áp dụng | ≤3200m | ≤4000m | 5500m | 6000m | 7000m | 8000m | 9000m |
