Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Đồ vẽ | Giấy chứng nhận: | API |
|---|---|---|---|
| Báo cáo thử nghiệm: | Cung cấp | COC: | Cung cấp |
| Điều kiện: | thương hiệu mới | Ứng dụng: | Khoan mỏ dầu |
| Làm nổi bật: | Máy ghép giàn khoan mỏ dầu,Máy ghép giàn khoan JC40D,Máy ghép JC50D trong khoan |
||
Các thành phần giàn khoan Thiết bị khoan Tiêu chuẩn API
Mô tả Sản phẩm:

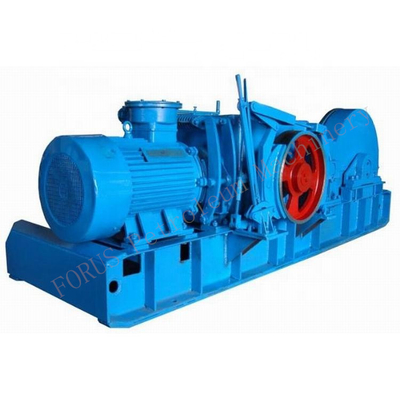

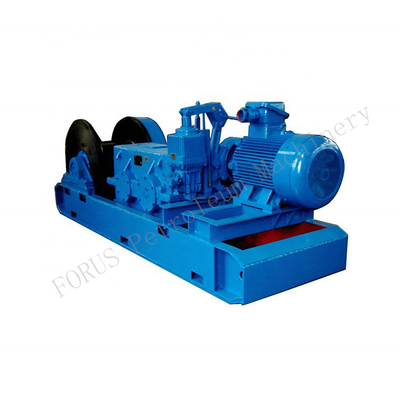

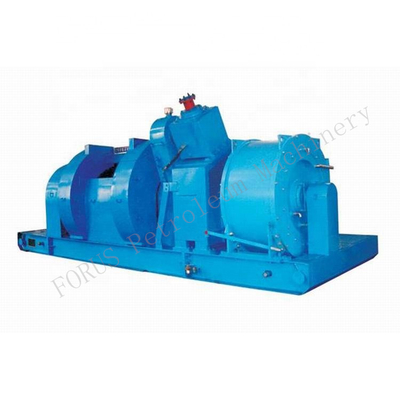

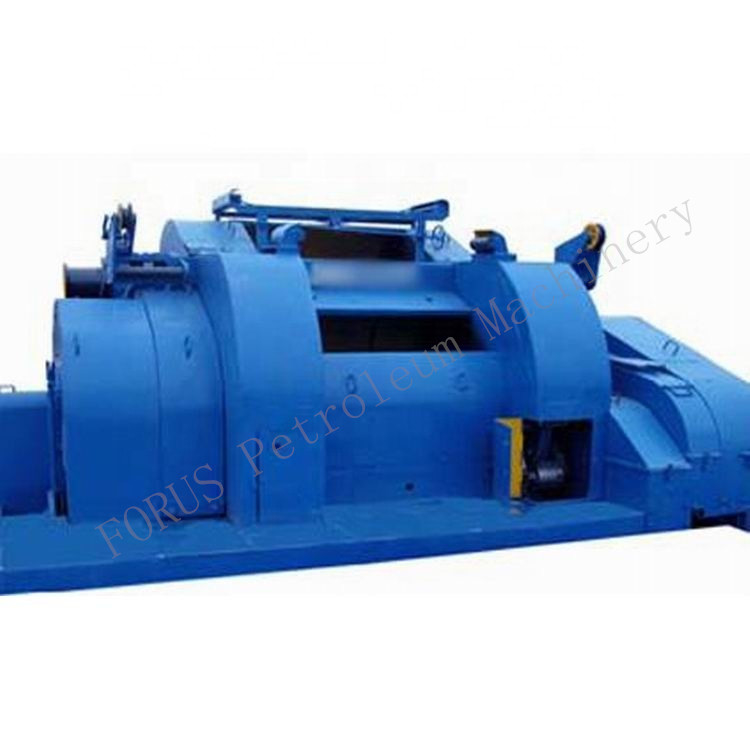

Bộ kéo là thành phần cốt lõi của giàn khoan, và chủ yếu được sử dụng để tiếp liệu cho các công cụ khoan, nâng và hạ cột buồm, vấp và
dỡ ống khoan, và chạy ống vách.
Được thiết kế và sản xuất theo tiêu chuẩn API Spec 4F.
Đặc điểm thiết kế của tời cơ khí:
A: Tất cả các ổ trục đều là ổ lăn.Trục của bộ tời được làm bằng thép hợp kim.
B: Xích được bôi trơn cưỡng bức được sử dụng, với độ chính xác truyền động cao và độ bền cao.
C: Tang tời có rãnh.Bộ ly hợp thông gió tạo thành các đầu cao và thấp.
D: Làm mát cưỡng bức trống phanh (đĩa phanh) bằng nước tuần hoàn.
E: Bề mặt của tời được xử lý bằng phương pháp dập tắt tần số trung gian, có độ bền cao.
F: Biên dạng răng đĩa xích được xử lý bằng cách dập tắt tần số trung gian.
Các thông số kỹ thuật:
| THÔNG SỐ KỸ THUẬT CHOBẢN VẼ | ||||
| Người mẫu | JC40D | JC50D | JC70D | JC90D |
| Độ sâu khoan danh nghĩa (4,1 / 2 ”DP), m (ft) | 2.500-4.000 8.200-13.000 |
3.500-5.000 11.480-16.000 |
4.500-7.000 14,760-23,000 |
6.000-9.000 19.685-30.000 |
| Công suất đầu vào định mức, kW (HP) | 735 (1.000) | 1.100 (1.500) | 1.470 (2.000) | 2.210 (3.000) |
| Động cơ (Qty.x Power) | 1x580 (1x778) | 2x800 (2x1,073) | 2x800 (2x1,073) | 3x800 (3x1,073) |
| Dia.Của đường dây, mm (in) | 32 (1,1 / 4) | 35 (1,3 / 8) | 38 (1,1 / 2) | 45 (1,3 / 4) |
| Max. Toàn bộ Fastline, kN | 275 | 340 | 485 | 630 |
| Drum (Đường kính x Chiều dài, mm (in)) | 640x1.139 (25,1 / 4x44,7 / 8) | 685x1,138 (27x44,7 / 8) | 770x1.361 (30x53,5 / 8) | 914x1,556 (36x61,1 / 4) |
|
Đĩa phanh (Đường kính x Rộng), mm (in) |
1.500x40 (59x1,1 / 2) | 1.600x76 (63x3) | 1.600x76 (63x3) | 1.600x76 (63x3) |
