Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Ống cuộn | Vật liệu: | 13CR |
|---|---|---|---|
| đường kính ngoài: | 1 1/4" đến 2 3/8" | NGÀNH CÔNG NGHIỆP: | Khoan dầu |
| độ dày của tường: | 0,08-0,204 | Chiều dài: | Tùy chỉnh |
| Làm nổi bật: | Ống cuộn không gỉ 13Cr,Ống thép không gỉ khoan dầu,Ống cuộn dầu mỏ 5LCP |
||
13Cr vật liệu đặc biệt cuộn ống API 5LCP, API 5ST
Mô tả sản phẩm:

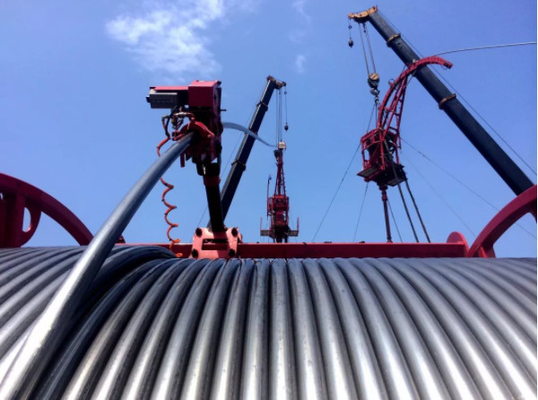

Các sản phẩm ống cuộn được sản xuất bằng cách hàn liên tục một lần các ống dài đặc biệt trong nhà máy sản xuất.Các dây ống được sản xuất được cuộn trên một cuộn và cung cấp cho người sử dụng để sử dụng. sợi dây ống phải được uốn cong và biến dạng nhiều lần trong quá trình sử dụng, và phải được đổi mới sau khi sử dụng.Bơm cuộn có thể được sử dụng cho hàng chục hoạt động downhole như khai thác gỗ, làm việc trên, khoan, và hoàn thành; ống cuộn có thể được sử dụng trong sản xuất dầu, đường ống ngầm, đường ống vận chuyển và các lĩnh vực khác.chúng tôi có thể sản xuất các sản phẩm ống cuộn chất lượng cao đáp ứng nhu cầu của người dùng theo tiêu chuẩn API Spec 5LCP và API Spec 5ST.
Đặc điểm của ống cuộn:
Các sản phẩm ống cuộn có độ bền cao, độ dẻo dai cao và các tính chất mệt mỏi chu kỳ thấp tốt, và có thể được sử dụng nhiều lần trong hơn 20 lần.Nó được sử dụng trong hoạt động dưới lòng đất mỏ dầu với hiệu quả cao, chi phí thấp, an toàn, bảo vệ môi trường, tiết kiệm thời gian và lao động.
Thông số kỹ thuật của ống cuộn:
Đường kính bên ngoài ống: φ25.4mm-φ88.9 mm (1 inch-3.5 inch)
Chiều dài ống: tối đa 8000m
Tiêu chuẩn thực thi: API Spec 5LCP, API Spec 5ST
Vật liệu sản phẩm: API Spec 5LCP X52C ~ X90C, API Spec 5ST CT70-CT110
Sức mạnh năng suất: ống cuộn 483MPa-758MPa (70ksi-110ksi), ống dẫn cuộn 359MPa-621MPa (52ksi-90ksi).
Kích thước sản phẩm ống xoắn 13Cr
| Thông số kỹ thuật | Độ dày tường | Khối lượng mỗi đơn vị chiều dài | Tính toán đường kính bên trong | Vùng cắt ngang | Sức mạnh năng suất | Độ bền kéo | Trọng lượng cơ thể ống | Áp suất thử nghiệm tối thiểu | ||||
| Định nghĩa | Tối thiểu | Min Yield Sress | Min Stress kéo | |||||||||
| t | tmin | wpe | d | |||||||||
| Đang quá liều | Độ dày tường | Trong | Trong | Lb/ft | Trong | SQIN | psi | psi | LBS | LBS | psi | |
| 1 1/4 | 1.25 | 0.08 | 0.08 | 0.075 | 0.99 | 1.09 | 0.2941 | 80,000 | 88,000 | 23,500 | 25,900 | 7,700 |
| 1.25 | 0.087 | 0.087 | 0.082 | 1.07 | 1.076 | 0.3179 | 80,000 | 88,000 | 25,400 | 28,000 | 8,400 | |
| 1.25 | 0.095 | 0.095 | 0.09 | 1.16 | 1.06 | 0.3447 | 80,000 | 88,000 | 27,600 | 30,300 | 9,200 | |
| 1.25 | 0.102 | 0.102 | 0.097 | 1.23 | 1.046 | 0.3679 | 80,000 | 88,000 | 29,400 | 32,400 | 9,900 | |
| 1.25 | 0.109 | 0.109 | 0.104 | 1.31 | 1.032 | 0.3907 | 80,000 | 88,000 | 31,300 | 34,400 | 10,600 | |
| 1.25 | 0.118 | 0.118 | 0.11 | 1.41 | 1.014 | 0.4196 | 80,000 | 88,000 | 33,600 | 36,900 | 11,300 | |
| 1.25 | 0.125 | 0.125 | 0.117 | 1.48 | 1 | 0.4418 | 80,000 | 88,000 | 35,300 | 38,900 | 12,000 | |
| 1.25 | 0.134 | 0.134 | 0.126 | 1.57 | 0.982 | 0.4698 | 80,000 | 88,000 | 37,600 | 41,300 | 12,900 | |
| 1.25 | 0.145 | 0.145 | 0.137 | 1.69 | 0.96 | 0.5034 | 80,000 | 88,000 | 40,300 | 44,300 | 14,000 | |
| 1.25 | 0.156 | 0.156 | 0.148 | 1.8 | 0.938 | 0.5362 | 80,000 | 88,000 | 42,900 | 47,200 | 15,000 | |
| 1 1/2 | 1.5 | 0.087 | 0.087 | 0.082 | 1.29 | 1.326 | 0.3862 | 80,000 | 88,000 | 30,900 | 34,000 | 7,000 |
| 1.5 | 0.095 | 0.095 | 0.09 | 1.41 | 1.31 | 0.4193 | 80,000 | 88,000 | 33,500 | 36,900 | 7,700 | |
| 1.5 | 0.102 | 0.102 | 0.097 | 1.5 | 1.296 | 0.448 | 80,000 | 88,000 | 35,800 | 39,400 | 8,300 | |
| 1.5 | 0.109 | 0.109 | 0.104 | 1.6 | 1.282 | 0.4763 | 80,000 | 88,000 | 38,100 | 41,900 | 8,900 | |
| 1.5 | 0.118 | 0.118 | 0.11 | 1.72 | 1.264 | 0.5123 | 80,000 | 88,000 | 41,000 | 45,100 | 9,400 | |
| 1.5 | 0.125 | 0.125 | 0.117 | 1.81 | 1.25 | 0.54 | 80,000 | 88,000 | 43,200 | 47,500 | 10,000 | |
| 1.5 | 0.134 | 0.134 | 0.126 | 1.92 | 1.232 | 0.5751 | 80,000 | 88,000 | 46,000 | 50,600 | 10,800 | |
| 1.5 | 0.145 | 0.145 | 0.137 | 2.07 | 1.21 | 0.6172 | 80,000 | 88,000 | 49,400 | 54,300 | 11,700 | |
| 1.5 | 0.156 | 0.156 | 0.148 | 2.2 | 1.188 | 0.6587 | 80,000 | 88,000 | 52,700 | 58,000 | 12,600 | |
| 1.5 | 0.175 | 0.175 | 0.167 | 2.44 | 1.15 | 0.7285 | 80,000 | 88,000 | 58,300 | 64,100 | 14,300 | |
| 1.5 | 0.188 | 0.188 | 0.18 | 2.59 | 1.124 | 0.7749 | 80,000 | 88,000 | 62,000 | 68,200 | 15,000 | |
| 1 3/4 | 1.75 | 0.095 | 0.095 | 0.09 | 1.65 | 1.56 | 0.4939 | 80,000 | 88,000 | 39,500 | 43,500 | 6,600 |
| 1.75 | 0.102 | 0.102 | 0.097 | 1.77 | 1.546 | 0.5281 | 80,000 | 88,000 | 42,200 | 46,500 | 7,100 | |
| 1.75 | 0.109 | 0.109 | 0.104 | 1.88 | 1.532 | 0.5619 | 80,000 | 88,000 | 45,000 | 49,400 | 7,600 | |
| 1.75 | 0.118 | 0.118 | 0.11 | 2.02 | 1.514 | 0.605 | 80,000 | 88,000 | 48,400 | 53,200 | 8,000 | |
| 1.75 | 0.125 | 0.125 | 0.117 | 2.14 | 1.5 | 0.6381 | 80,000 | 88,000 | 51,000 | 56,200 | 8,600 | |
| 1.75 | 0.134 | 0.134 | 0.126 | 2.28 | 1.482 | 0.6803 | 80,000 | 88,000 | 54,400 | 59,900 | 9,200 | |
| 1.75 | 0.145 | 0.145 | 0.137 | 2.45 | 1.46 | 0.7311 | 80,000 | 88,000 | 58,500 | 64,300 | 10,000 | |
| 1.75 | 0.156 | 0.156 | 0.148 | 2.61 | 1.438 | 0.7812 | 80,000 | 88,000 | 62,500 | 68,700 | 10,800 | |
| 1.75 | 0.175 | 0.175 | 0.167 | 2.9 | 1.4 | 0.8659 | 80,000 | 88,000 | 69,300 | 76,200 | 12,200 | |
| 1.75 | 0.188 | 0.188 | 0.18 | 3.09 | 1.374 | 0.9225 | 80,000 | 88,000 | 73,800 | 81,200 | 13,200 | |
| 1.75 | 0.204 | 0.204 | 0.196 | 3.31 | 1.342 | 0.9908 | 80,000 | 88,000 | 79,300 | 87,200 | 14,300 | |
| 2 | 2 | 0.109 | 0.109 | 0.104 | 2.17 | 1.782 | 0.6475 | 80,000 | 88,000 | 51,800 | 57,000 | 6,700 |
| 2 | 0.118 | 0.118 | 0.11 | 2.33 | 1.764 | 0.6977 | 80,000 | 88,000 | 55,800 | 61,400 | 7,000 | |
| 2 | 0.125 | 0.125 | 0.117 | 2.46 | 1.75 | 0.7363 | 80,000 | 88,000 | 58,900 | 64,800 | 7,500 | |
| 2 | 0.134 | 0.134 | 0.126 | 2.63 | 1.732 | 0.7855 | 80,000 | 88,000 | 62,800 | 69,100 | 8,100 | |
| 2 | 0.145 | 0.145 | 0.137 | 2.83 | 1.71 | 0.845 | 80,000 | 88,000 | 67,600 | 74,400 | 8,800 | |
| 2 | 0.156 | 0.156 | 0.148 | 3.02 | 1.688 | 0.9037 | 80,000 | 88,000 | 72,300 | 79,500 | 9,500 | |
| 2 | 0.175 | 0.175 | 0.167 | 3.35 | 1.65 | 1.0033 | 80,000 | 88,000 | 80,300 | 88,300 | 10,700 | |
| 2 | 0.188 | 0.188 | 0.176 | 3.58 | 1.624 | 1.0702 | 80,000 | 88,000 | 85,600 | 94,200 | 11,300 | |
| 2 | 0.204 | 0.204 | 0.192 | 3.85 | 1.592 | 1.151 | 80,000 | 88,000 | 92,100 | 101,300 | 12,300 | |
| 2 3/8 | 2.375 | 0.125 | 0.125 | 0.117 | 2.96 | 2.125 | 0.8836 | 80,000 | 88,000 | 70,700 | 77,800 | 6,300 |
| 2.375 | 0.134 | 0.134 | 0.126 | 3.15 | 2.107 | 0.9434 | 80,000 | 88,000 | 75,500 | 83,000 | 6,800 | |
| 2.375 | 0.145 | 0.145 | 0.137 | 3.4 | 2.085 | 1.0158 | 80,000 | 88,000 | 81,300 | 89,400 | 7,400 | |
| 2.375 | 0.156 | 0.156 | 0.148 | 3.64 | 2.063 | 1.0875 | 80,000 | 88,000 | 87,000 | 95,700 | 8,000 | |
| 2.375 | 0.175 | 0.175 | 0.167 | 4.04 | 2.025 | 1.2095 | 80,000 | 88,000 | 96,800 | 106,400 | 9,000 | |
| 2.375 | 0.188 | 0.188 | 0.176 | 4.32 | 1.999 | 1.2917 | 80,000 | 88,000 | 103,300 | 113,700 | 9,500 | |
| 2.375 | 0.204 | 0.204 | 0.192 | 4.65 | 1.967 | 1.3914 | 80,000 | 88,000 | 111,300 | 122,400 | 10,300 | |
| 0.945 | 0.08 | 0.08 | 0.075 | 0.73 | 0.785 | 0.2173 | 80,000 | 88,000 | 17,400 | 19,100 | 10,200 | |
Ứng dụng sản phẩmCác lợi thế chính:

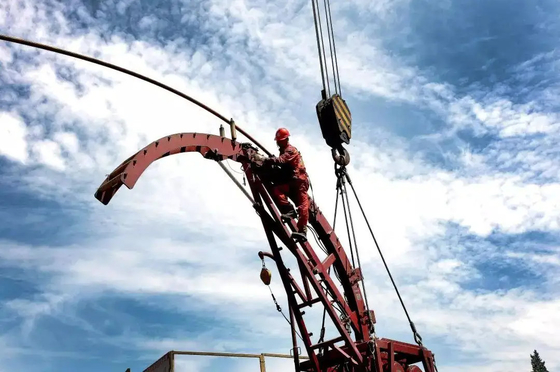

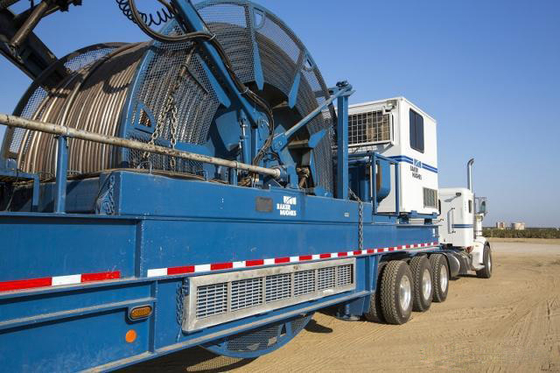

Công nghệ hoạt động ống cuộn hiện tại đã được áp dụng cho các lĩnh vực khoan, công việc, thử nghiệm dầu, sản xuất dầu, kích thích,và hoàn thành cùng với sự phát triển của máy ống cuộn và các thiết bị liên quanCác đặc điểm hoạt động chính của nó là:
1Hoạt động không sản xuất của giếng dầu: thiết bị điều khiển áp suất có thể làm cho ống cuộn được sử dụng an toàn trong điều kiện áp suất.
2. ống dẫn áp suất cao: dây ống cuộn cung cấp một kênh áp suất cao cho lưu thông chất lỏng, đi vào và ra khỏi giếng.công cụ thủy lực có thể được vận hành thông qua các dây ống cuộn hoặc năng lượng dưới lỗ có thể được cung cấp thông qua máy bơm chất lỏng.
3. Chuyển tiếp không bị gián đoạn: Khi dây ống cuộn được chạy xuống lỗ hoặc chiết xuất từ giếng, chất lỏng vẫn có thể được bơm vào lỗ không bị gián đoạn.
4. Dẻo cứng và sức mạnh: Dẻo cứng và sức mạnh của sợi dây ống cuộn cho phép các công cụ và thiết bị, cũng như dây ống cuộn chính nó,được đẩy vào và kéo ra từ các giếng có độ lệch cao và các giếng ngang.
5- Lắp đặt dây và ống: dây điện hoặc đường thủy lực có thể được lắp đặt trong dây ống cuộn và kết thúc tại cuộn ống cuộn,và các chức năng điều khiển hoạt động và năng lượng có thể được cài đặt giữa bộ dụng cụ hố dưới và thiết bị bề mặt.
