Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | bàn xoay | Vật chất: | Thép carbon |
|---|---|---|---|
| Tiêu chuẩn: | API | Ngành công nghiệp: | mỏ dầu |
| CO: | Cung cấp | Quá trình: | Vật đúc |
| Làm nổi bật: | Linh kiện giàn khoan quay,Bàn quay giàn khoan 37,5 inch |
||

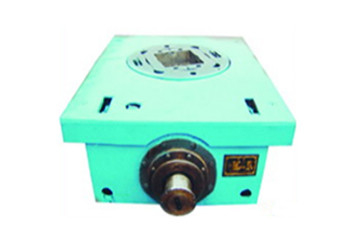

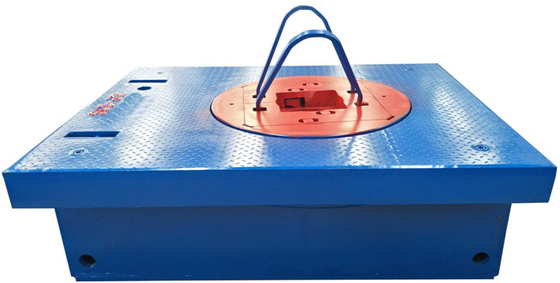

Linh kiện giàn khoan Z375 Bàn quay API 7K Dia.Mở 37,5 inch
Thông tin sản phẩm bàn quay:
Bàn quay là bộ phận quan trọng để truyền động và giữ dây khoan.
Tính năng kỹ thuật của bàn quay
■ Vỏ là thép đúc và kết cấu hàn thép tấm, tầng hầm là thép đúc, nó được hàn với thép tấm sau khi gia công thô và kết thúc gia công sau khi ủ tích hợp để loại bỏ ứng suất.
■ Bánh răng truyền động là bánh răng đỉnh cung răng cứng giữa mặt răng cứng, cường độ cao, truyền lực ổn định, mômen truyền lớn, tuổi thọ cao.
■ Trục đầu vào là hợp kim rèn bằng cách tôi cứng và tôi luyện, có tính chất cơ học tốt, phù hợp cho hoạt động mômen xoắn lớn.Bánh xích và mặt bích có thể được trang bị trên đầu trục.Nó đáp ứng yêu cầu của tất cả các chế độ truyền.
■ Ống lót chính được làm bằng thép hợp kim, được tôi và tôi luyện, nó có độ cứng cao và hiệu suất đáng tin cậy.
Thông số kỹ thuật bàn quay
|
Người mẫu
Thông số |
ZP135 | ZP175 | ZP205 | ZP275 | ZP375 | ZP495 | |||
|
mm (trong) Dia.Khai mạc |
305 (12) | 444,5 (17,5) | 520,7 (20,5) | 698,5 (27,5) | 952,5 (37,5) | 1257,3 (49,5) | |||
|
mm (trong) Khoảng cách trung tâm |
118 (44) | 1118 (44) | 1353 (53,25) | 1651 (65) | |||||
|
kN Xếp hạng tải trọng móc tĩnh tối đa |
1350 | 1350 | 3150 | 4500 | 5850 | 7250 | |||
|
Nm (ft.lbs) Mô-men xoắn làm việc tối đa |
12000 (8855) | 13729 (10132) | 22555 (16646) | 27459 (20265) | 32362 (23872) | 36285 (26778) | |||
|
r / phút Tốc độ tối đa |
300 | ||||||||
|
Tỉ số truyền |
3.5 | 3.58 | 3,22 | 3,67 | 3.56 | 3,93 | |||
|
mm (trong) Kích thước tổng thể |
1720x890x378 (67,7x35x14,86) |
1935x1280x585 (76,2x50,4x23) |
2292x1475x673 (90x58x26,5) |
2391x1670x685 (94x65,7x27) |
2468x1810x718 (97x71x28) |
2940x2184x813 (115x85x31) |
|||
|
kg (lbs) Trọng lượng |
1240 (2730) |
3888 (8572) |
5530 (12191) |
6163 (13.590) |
8026 (17678) |
11626 (25607) |
|||
