Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | BOP ống cuộn | Kích thước: | 4-1 / 16 " |
|---|---|---|---|
| Sức ép: | 70Mpa | Đăng kí: | Khoan dầu |
| Làm nổi bật: | Ống cuộn BOP Bộ ngăn chặn thổi ra,4 1/16 "Bộ ngăn chặn xì ra,API ngăn chặn thổi BOP |
||

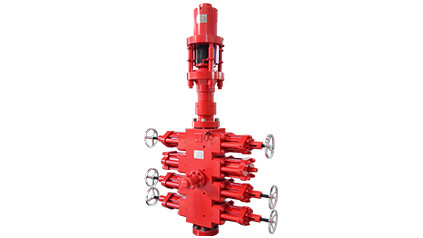

Thiết bị ngăn chặn thổi API Ống cuộn BOP Model 4 1/16 "-10000psi
Ống cuộn BOP là thành phần quan trọng của thiết bị kiểm soát tốt, được sử dụng trong vận hành ống cuộn, ngăn ngừa hiệu quả tai nạn xả nước, thực hiện xây dựng an toàn.Chủ yếu bao gồm hai phần sau:
Hoạt động ống cuộn BOP stack
● Hộp BOP sử dụng kiểu cửa bên, thay thế lõi cao su đơn giản và thuận tiện, ngay cả khi ống cuộn đang hoạt động và có thể thay lõi cao su.
● Với cấu trúc xi lanh đôi, việc sử dụng áp suất để làm kín và làm kín đáng tin cậy, tuổi thọ lâu dài và kiểm soát áp suất thấp.
● Cấu trúc khóa cửa bên được tạo ra ban đầu, dễ sử dụng, hiệu suất ổn định.
Bốn ống cuộn Ram BOP
● BOP với đầy đủ ram làm kín, ram cắt, ram trượt và ram nửa con dấu.
● Thanh trượt sử dụng thiết kế cấu trúc có thể tháo rời, thiết kế độc đáo của răng để giảm tác hại của ống cuộn.
● Giao diện dầu chuyển đổi cho đầu nối phích cắm nhanh, dễ vận hành và nó được trang bị bảo vệ, an toàn và đáng tin cậy.
1. ram trên 2.Ram thân 3. Cao su ram trước 4. Vít
5. Phím định vị 6. Phím lông vũ
Toàn bộ cấu trúc lắp ráp ram niêm phong
1. Lên Thân Ram 2. Vít 3. Lưỡi cắt
4. Thân ram cắt xuống 5. Chìa khóa định vị 6. Vít
Cắt khuôn lắp ráp ram
1. Thân trượt 2. Thân Ram 3. Định vị Pin
4. Chìa khóa định vị 5. Vít
Cấu trúc lắp ráp ram trượt
1. Thân Ram 2. Cao su phía trước 3. Bộ đếm 4. Vít
5. Cao su làm kín đầu 6. Chìa khóa định vị
7. Vít 8. Chìa khóa lông vũ
Cấu trúc lắp ráp ống ram
Ống cuộn BOP đặc điểm kỹ thuật xếp chồng
| Người mẫu | 4 1/16 "-10000psi | 3 1/16 "-10000psi | |
| Lỗ khoan chính | 103,2mm (4 1/16 ") | 77,8mm (3 1/16 ") | |
| Áp suất làm việc danh nghĩa của hệ thống | 70 MPa (10000psi) | ||
| Áp suất làm việc định mức của hệ điều hành | 21MPa (3000psi) | ||
| Áp suất làm việc đề xuất của hệ điều hành | 8,4 ~ 10,5MPa (1200 ~ 1500psi) | ||
| Khi áp suất bên trong giếng tăng lên, áp suất vận hành phải được tăng lên tương ứng | |||
| Kết nối dưới cùng | Liên hiệp CB44 | Liên hiệp CB34 | |
| Lỗ khoan có thể áp dụng | tối đa 2 7/8 " | tối đa 2 " | |
| Kích thước | Ф432mm × 1197mm | Ф290mm × 836mm | |
| Trọng lượng | 460kg | 132kg | |
Đặc điểm kỹ thuật chính của ống cuộn BOP
| người mẫu | 4 1/16 "-10000psi | 3 1/16 "-10000psi |
| lỗ khoan chính | 103,2mm (4 1/16 ") | 77,8mm (3 1/16 ") |
| áp suất làm việc danh nghĩa của hệ thống | 70 MPa (10000psi) | |
| định mức áp suất làm việc của hệ điều hành | 21MPa (3000psi) | |
| áp suất làm việc đề nghị của hệ điều hành | 8,4 ~ 10,5MPa (1200 ~ 1500psi) | |
| bố cục của rams | Từ trên xuống: mù, cắt, trượt, ống | |
| kích thước lỗ khoan áp dụng | tối đa 2 7/8 " | tối đa 2 " |
| kích thước (dài x rộng x cao) | 1498 (1691) mm × | 1064mm × 409mm × 860mm |
| 648mm × 2139mm | ||
| Trọng lượng | 1993kg | 655kg |
