Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | BOP Ram loại S | Kích thước: | 13-5/8" |
|---|---|---|---|
| Áp lực: | 15000psi | Ứng dụng: | Khoan dầu |
| Làm nổi bật: | Bộ ngăn chặn lỗ xả BOP loại S Ram,Bộ ngăn chặn thổi dầu BOP khoan dầu,Bộ ngăn chặn lỗ xả dầu BOP |
||

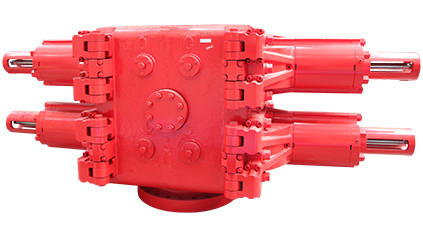

Thiết bị ngăn chặn nổ S-Type Ram BOP Bore 13 5/8 " 15000psi
Đặc điểm cấu trúc
● Các thành phần áp suất sử dụng thép hợp kim cao cấp với độ bền tốt và độ dẻo dai khi va chạm.
● Niêm phong cửa của BOP áp suất cao sử dụng niêm phong kết hợp, có niêm phong tốt hơn so với áp suất giếng.
● Sử dụng cổng nổi hoặc cổng tích hợp, có thể niêm phong an toàn và thay đổi thuận tiện.
● Sử dụng đường dẫn dầu kiểu chôn, bản lề mang được tách khỏi bản lề thủy lực
● Cấu trúc bản lề đơn giản, dễ tháo rời và gắn.
● Sử dụng vỏ dạng cung lớn ở cả hai bên của buồng, và đi qua theo kiểu cung xung quanh, để giảm căng thẳng đỉnh của vỏ dưới áp suất.
● Có cấu trúc nhỏ gọn, nhỏ hơn các sản phẩm nước ngoài tương tự.
● Vỏ bên trong của BOP chống nhiệt độ thấp có thể xử lý đường ống, để làm cho luồng hơi nước bên trong BOP, phóng xạ nhiệt.
Ram Assembly
● Pipe Ram
1- Bức niêm phong trên 2 Bức niêm phong phía trước 3
Bộ Ram loại HF
1. Ram cơ thể 2. Bolt 3. Ram bolt 4. Ram cao su
5. Nằm giữ kẹp
Bộ sưu tập Ram loại S
Shear Ram
Shear ram có thể cắt đường ống của giếng, mù quáng đóng đầu giếng, và cũng được sử dụng như là ram mù khi không có đường ống trong giếng.
● Trong điều kiện bình thường được sử dụng như con rồng mù, trong trường hợp khẩn cấp, được sử dụng như con rồng cắt.
● Shear damper có thể được cắt nhiều lần ống và không làm hỏng lưỡi dao, The mặc lưỡi dao có thể được sử dụng lại sau khi sửa chữa.Cho phép thay gom niêm phong.
● Lưỡi râu thông thường được kết hợp với thân râu.
● Lưỡi râu của BOP chống lưu huỳnh cao được tách ra với thân râu, dễ dàng thay đổi lưỡi sau khi lưỡi bị hư hỏng, và làm cho thân râu có thể sử dụng nhiều lần.
● Bề mặt niêm phong tiếp xúc giữa niêm phong trên cùng của ram cắt và lưỡi là lớn, có hiệu quả làm giảm áp lực trên bề mặt niêm phong cao su, và kéo dài tuổi thọ của nó.
Ram biến
Ram biến có thể được sử dụng để niêm phong đường kính khác nhau của dây ống. ram biến bao gồm ram biến, niêm phong trên cùng, niêm phong phía trước biến.Việc lắp đặt ram biến trong BOP là trong cùng một ram chung, không cần phải thay đổi bất kỳ phần nào của BOP.
1. Variable Ram cao su 2. Ram cơ thể 3. Top Seal cao su
Cấu trúc lắp ráp Ram biến động của loại S Ram BOP
S Ram BOP Thông số kỹ thuật và mô hình
| Áp suất hoạt động (psi) |
Bore ((in) | ||||||||
| 180-7 1/16 | 230-9 | 280-11 | 350-13 5/8 | 430-16 3/4 | 480-18 3/4 | 530-20 3/4 | 540-21 1/4 | 680-26 3/4 | |
| 140-20000 | |||||||||
| 105-15000 | S | S | S | S | |||||
| 70-10000 | S | S | S | S | S | ||||
| 35-5000 | S | S | S | S | S | S | S | ||
| 21-3000 | S | S | S | S | S | S | S | ||
| 14-2000 | S | ||||||||
Lưu ý:S Ram BOP Specification&Model
S đại diện cho S type ram BOP
| Thông số kỹ thuật và mô hình | Mở chính mm ((in) |
Áp lực làm việc MPa ((psi) |
Số lượng dầu để mở (Một bình) | Số lượng dầu để đóng ((Một xi lanh) | Loại Ram | Kích thước RAM (trong) |
Kích thước mm | trọng lượng kg | Mã BOP khuyến cáo | |||||
| chiều dài | chiều rộng | chiều cao | độc thân | gấp đôi | ||||||||||
| độc thân | gấp đôi | |||||||||||||
| 180 ((71/16 inch) series | (2)FZ18-21 | 179.4 ((71/16) | 21-3000 | 1.6 | 2 | H | tối đa5 9/16 | 1420 | 645 | 568 | 854 | 855 | 1540 | (2)S04.00 |
| (2)FZ18-35 | 179.4 ((71/16) | 35-5000 | 1.6 | 2 | H | tối đa5 9/16 | 1420 | 645 | 624 | 910 | 895 | 1580 | (2)S48.00 | |
| (2)FZ18-70 | 179.4 ((71/16) | 70-10000 | 2.2 | 2.5 | H | tối đa5 9/16 | 1720 | 640 | 897 | 1262 | 1660 | 3020 | (2)S62.00 | |
| (2)FZ18-105 | 179.4 ((71/16) | 105-15000 | 7.4 | 8 | H | tối đa5 1/2 | 1988 | 820 | 922 | 1372 | 3175 | 5885 | (2)S29.00A | |
| 230 ((9in) series | (2)FZ23-21 | 228.6-9 | 21-3000 | 1.3 | 1.5 | HF | tối đa 7 | 1526 | 565 | 580 | 866 | 705 | 1250 | (2) S79.00 |
| (2)FZ23-35 | 228.6-9 | 35-5000 | 4.7 | 5.3 | HF | tối đa 7 | 2036 | 720 | 805 | 1190 | 1830 | 3415 | (2)S23.00 | |
| (2)FZ23-70 | 228.6-9 | 70-10000 | 7 | 8 | H | tối đa 7 | 2324 | 850 | 1038 | 1518 | 3635 | 6835 | (2)S01.00 | |
| (2)FZ23-105 | 228.6-9 | 105-15000 | 10.2 | 10.9 | HF | tối đa 7 | 2170 | 920 | 1140 | 1640 | 4150 | 7500 | (2)S93.00 | |
| 280 ((11in) series | (2)FZ28-21 | 279.4-11 | 21-3000 | 2.7 | 3.2 | S | tối đa 8 5/8 | 1846 | 675 | 740 | 1100 | 1400 | 2550 | (2) S77.00 |
| (2)FZ28-35 | 279.4-11 | 35-5000 | 5.4 | 6.2 | S | tối đa 8 5/8 | 2265 | 785 | 895 | 1325 | 2475 | 4550 | (2)S45.00 | |
| (2)FZ28-70 | 279.4-11 | 70-10000 | 7 | 8 | H | tối đa 8 5/8 | 2324 | 850 | 1102 | 1582 | 3770 | 6850 | (2)S16.00 | |
| (2)FZ28-105 | 279.4-11 | 105-15000 | 14.6 | 16.7 | H | tối đa 8 5/8 | 2650 | 1050 | 1244 | 1784 | 6303 | 11028 | (2) S67.00 | |
| 346 ((135/8 inch) series | (2)FZ35-21 | 346.1 ((135/8) | 21-3000 | 7.8 | 8.9 | S | tối đa 10 3/4 | 2414 | 760 | 774 | 1164 | 2705 | 5115 | (2) S78.00 |
| (2)FZ35-35 | 346.1 ((135/8) | 35-5000 | 7.9 | 9.3 | S | tối đa 10 3/4 | 2415 | 847 | 930 | 1370 | 3010 | 5480 | (2)S103.00 | |
| (2)FZ35-70 | 346.1 ((135/8) | 70-10000 | 18 | 20.7 | HF | tối đa 10 3/4 | 2786 | 1085 | 1276 | 1782 | 6120 | 11135 | (2)S104.00 | |
| (2)FZ35-105 | 346.1 ((135/8) | 105-15000 | 17.4 | 20 | H | tối đa 10 3/4 | 3074 | 1140 | 1420 | 1985 | 8945 | 16070 | (2) S115.00 | |
| 425 ((163/4 inch) | (2)FZ43-35 | 425.5 ((163/4) | 35-5000 | 10.3 | 11.6 | HF | tối đa 10 3/4 | 2923 | 1190 | 1090 | 1570 | 5300 | 9860 | (2)S95.00 |
| 476 ((183/4 inch) series | (2)FZ48-35 | 476.3 ((183/4) | 35-5000 | 24.5 | 27.9 | HF | tối đa 16 | 3430 | 1440 | 1504 | 2072 | 9758 | 12286 | (2)S116.00 |
| (2)FZ48-70 | 476.3 ((183/4) | 70-10000 | 24.5 | 27.9 | HF | tối đa 16 | 3430 | 1440 | 1618 | 2186 | 10312 | 20624 | (2)S102.00 | |
| 527 ((203/4in) | (2)FZ53-21 | 527.1 ((203/4) | 21-3000 | 12.2 | 13.6 | HF | tối đa 16 | 3424 | 1165 | 1065 | 1650 | 6130 | 13355 | (2) S83.00 |
| Dòng 540 ((211/4 inch) | (2)FZ54-14 | 539.8 ((211/4) | 14-2000 | 12.1 | 13.8 | HF | tối đa 16 | 3300 | 1130 | 940 | 1480 | 5560 | 10200 | (2)S33.00 |
| (2)FZ54-35 | 539.8 ((211/4) | 35-5000 | 26 | 29.6 | HF | tối đa 16 | 3590 | 1445 | 1320 | 1950 | 9270 | 17670 | (2)S105.00 | |
| 680 ((263/4in) | (2)FZ68-21 | 679.5 ((263/4) | 21-3000 | 32.6 | 37 | HF | tối đa 18 5/8 | 4350 | 1450 | 1250 | 1870 | 12360 | 20290 | (2) S87.00 |
| Lưu ý:1. BOP áp suất thử nghiệm là 1,5 lần áp suất tiêu chuẩn | ||||||||||||||
| 2. áp suất hoạt động là từ 8.4Mpa đến 10.5Mpa | ||||||||||||||
Tiêu chuẩn hoạt động của loại S Shear Ram
| Loại BOP | Mô hình BOP | Mã BOP khuyến cáo | Loại xi lanh | Thông số kỹ thuật của ống khoan |
| S | (2)FZ 18-70 | (2)S62.00 | Xăng bình thường | |
| (2)S92.00 | Xylanh với bộ tăng cường song song | 4 1/2" 16.6lb/ft G-105 PSL-3 | ||
| (2)FZ28-35 | (2)S45.00 | Thùng lớn | ||
| (2)S100.00 | Thùng lớn | 5" 19.5lb/ft G-105 PSL-3 | ||
| (2)FZ 28-70 | (2)S16.00 | Xăng bình thường | ||
| (2) S02.00 | Thùng lớn | 5" 19.5lb/ft G-105 PSL-3 | ||
| (2)FZ 35-35 | (2)S103.00 | Xăng bình thường | ||
| (2)S99.00 | Thùng lớn | 5" 19.5lb/ft G-105 PSL-3 | ||
| (2)FZ 35-70 | (2)S104.00 | Xăng bình thường | 5" 19.5lb/ft G-105 PSL-3 | |
| (2)S112.00 | Thùng lớn | 5 1/2" 24.7lb/ft G-105 PSL-3 | ||
| (2)S117.00 | Xylanh với bộ tăng cường song song | 5 1/2" 24.7lb/ft S-135 PSL-3 | ||
| (2)FZ 35-105 | (2) S115.00 | Xăng bình thường | 5" 19.5lb/ft G-105 PSL-3 | |
| (2)S113.00 | Xylanh với bộ tăng cường song song | 5 1/2" 24.7lb/ft S-135 PSL-3 | ||
| (2)FZ 54-35 | (2)S105.00 | Xăng bình thường | 5" 19.5lb/ft G-105 PSL-3 |
Phạm vi RAM biến thể loại S
| Loại BOP | Mô hình BOP | Phạm vi RAM biến đổi (in) | |||
| S | (2)FZ 18-70 | 2 3/8 "-3 1/2" | |||
| (2)FZ28-35 | 2 3/8 "-3 1/2" | 3 1/2"-5" | |||
| (2)FZ 28-70 | 2 3/8 "-3 1/2" | 3 1/2"-5" | |||
| (2)FZ 35-35 | 2 3/8-3 1/2 | 2 7/8"-5" | 4 1/2-5 1/2 | 5-7" | |
| (2)FZ 35-70 | 2 3/8-3 1/2 | 3 1/2-5" | 4 1/2-5 1/2 | 5-7" | |
| (2)FZ 35-105 | 2 3/8-3 1/2 | 3 1/2-5" | 4 1/2-5 1/2 | 5-7" | |
| (2)FZ 53-21 | 4 1/2"-5 1/2" | ||||
| (2)FZ 54-14 | 4 1/2"-5 1/2" | ||||
| (2)FZ 54-35 | 4 1/2"-5 1/2" | ||||
