Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Ram BOP loại U | Kích thước: | 18-3 / 4 " |
|---|---|---|---|
| Sức ép: | 10000psi | Đăng kí: | Khoan dầu |
| Làm nổi bật: | Thiết bị ngăn chặn lỗ xả Ram BOP loại U,Thiết bị ngăn chặn lỗ xả 18 3/4 ",Thiết bị ngăn chặn lỗ xả BOP khoan dầu |
||

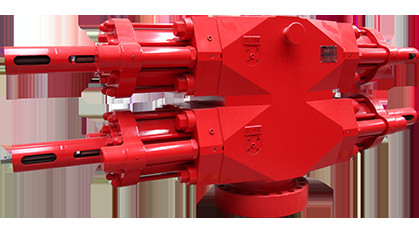

Thiết bị ngăn chặn thổi khí Loại U Ram BOP Lỗ khoan 18 3/4 "10000 PSI
Tính năng cấu trúc
● Các thành phần chịu áp lực được rèn matieral, có độ bền và độ dai va đập tốt, tránh hiện tượng mặc định rèn.
● Mặt bích giữa sử dụng con dấu kết hợp, công tắc của nó được vận hành bằng áp suất thủy lực, dễ dàng thay đổi ram.
● Được trang bị xi lanh dầu phụ, so với ram cắt truyền thống BOP, nó có chức năng, khối lượng nhỏ hơn.
● Ram cao su dồi dào và sử dụng con dấu khép kín.
● Thiết bị khóa bằng tay thuộc cấu hình tiêu chuẩn, Trong trường hợp mất thủy lực, nó có thể đảm bảo rằng ram vẫn đóng.
● Thiết bị khóa bằng tay và thủy lực và xi lanh dầu phụ có thể được trang bị tùy theo yêu cầu của khách hàng một cách linh hoạt và dễ dàng thay thế.
● Vỏ bên trong của BOP chịu được nhiệt độ thấp có thể xử lý đường ống, để làm cho hơi nước chảy bên trong BOP, tỏa nhiệt.(đối với tùy chọn của costumer).
● Phần bên trong của BOP chống lại bùn cát cao tiếp xúc với chất lỏng giếng có hợp kim bazơ niken cao Bề mặt, có thể đạt được mức độ kháng H2S và CO2 cao nhất.
Hội Ram
● Đường ống Ram
1. Cao su phớt đầu 2. Thân Ram 3. Cao su phớt trước
Cấu trúc Ram loại U xiên
Shear Ram
Shear ram có thể cắt ống giếng, đóng mùn đầu giếng, và cũng được sử dụng như ram mù khi không có ống trong giếng.Việc lắp đặt ram cắt giống với ram ban đầu.
● Trong điều kiện bình thường được sử dụng như ram mù, trong trường hợp khẩn cấp, được sử dụng làm ram cắt.
● Van điều tiết cắt có thể được cắt ống nhiều lần và không làm hỏng lưỡi dao, Lưỡi dao bị mòn có thể được sử dụng lại sau khi sửa chữa.Shenkai sản xuất ram cắt với tuổi thọ cắt hơn năm lần, Được phép thay thế cao su làm kín.
● Lưỡi ram thông thường được tích hợp với thân ram.
● Lưỡi ram của BOP có khả năng chống thấm cao được tách rời với thân ram, dễ dàng thay lưỡi sau khi lưỡi bị hỏng và giúp thân ram có thể sử dụng nhiều lần.
● Bề mặt làm kín tiếp xúc giữa phớt trên của ram cắt và lưỡi cắt lớn, giúp giảm áp lực lên bề mặt đệm cao su một cách hiệu quả và kéo dài tuổi thọ của nó.
1. Mâm cắt xuống 2. Đặt trục vít 3. Phốt trái 4. Lưỡi cắt lên
5. Cao su phớt đầu 6. Thân ram cắt lên
7. Phớt lưỡi 8. Vít đặt 9. Phớt phải 10. Lưỡi xuống
Cấu trúc lắp ráp Shear Ram của loại Ram BOP loại U chịu được độ ẩm cao
1. Thân ram cắt xuống 2. Cao su con dấu trái
3. Lên thân ram cắt 4. Cao su bịt đầu
5. Cao su phớt phải 6. Phớt lưỡi
Cấu trúc lắp ráp Shear Ram của Ram BOP loại U
Ram thay đổi
Có thể sử dụng ram thay đổi để làm kín các đường kính khác nhau của chuỗi ống.Ram thay đổi được bao gồm ram thay đổi, con dấu trên, con dấu phía trước có thể thay đổi.Việc cài đặt ram thay đổi trong BOP giống với ram thông thường, không cần thay đổi bất kỳ phần nào của BOP.
1. Cao su Ram biến đổi 2. Thân Ram 3. Cao su phớt đầu
Cấu trúc lắp ráp Ram có thể thay đổi của Ram BOP loại U
Mô hình & Đặc điểm kỹ thuật U Ram BOP
| Áp lực vận hành (psi) |
Bore (trong) | ||||||||
| 180-7 1/16 | 230-9 | 280-11 | 350-13 5/8 | 430-16 3/4 | 480-18 3/4 | 530-20 3/4 | 540-21 1/4 | 680-26 3/4 | |
| 140-20000 | U | ||||||||
| 105-15000 | U | U | U | U | |||||
| 70-10000 | U | U | U | U | U | U | |||
| 35-5000 | U | U | U | U | U | U | U | ||
| 21-3000 | U | U | U | U | U | U | U | ||
| 14-2000 | U | ||||||||
Lưu ý: Đặc điểm kỹ thuật và kiểu máy S Ram BOP
U đại diện cho loại ram BOP
| Đặc điểm kỹ thuật & Mô hình | Main Bore mm (trong) |
Áp lực công việc MPa (psi) |
Lượng dầu để mở (Xi lanh đơn) | Lượng dầu để đóng (Xi lanh đơn) | Loại Ram | Kích thước Ram (Trong) |
Kích thước mm | trọng lượng kg | Mã BOP được đề xuất | |||||
| chiều dài | bề rộng | Chiều cao | Độc thân | kép | ||||||||||
| Độc thân | kép | |||||||||||||
| Chuỗi 180 (71/16 in) | FZ18-352FZ18-35 | 180 (71/16) | 35 | 4,6 | 4,6 | U | tối đa 5 1/2 | 2477 (3273) | 550 | 736 | 1116 | 1870 | 3586 | C11,002 C11,00 |
| FZ18-702FZ18-70 | 180 (71/16) | 70 | 4,6 | 4,6 | U | tối đa 5 1/2 | 2487 (3363) | 550 | 806 | 1216 | 2190 | 4095 | C20,002 C20,00 |
|
| FZ18-1052FZ18-105 | 180 (71/16) | 105 | 4,6 | 4,6 | U | tối đa 5 1/2 | 2477 (3273) | 550 | 832 | 1242 | 2215 | 4066 | C08,002 C08,00 |
|
| 280 (11in) sê-ri | FZ28-352FZ28-35 | 280-11 | 35 | 10,6 | 10,8 | U | tối đa 8 5/8 | 3105 (4165) | 650 | 898 | 1380 | 3775 | 6915 | C06,002 C06,00 |
| FZ28-702FZ28-70 | 280-11 | 70 | 10,6 | 10,8 | U | tối đa 8 5/8 | 3035 (4065) | 660 | 950 | 1430 | 3900 | 7115 | C09.002 C09,00 |
|
| FZ28-1052FZ28-105 | 280-11 | 105 | 10,9 | 11.1 | U | tối đa 7 5/8 | 3035 (4396) | 820 | 1205 | 1840 | 6660 | 11750 | C01.002 C01,00 |
|
| FZ28-1402FZ28-140 | 280-11 | 140 | 30.1 | 26,6 | U | tối đa 6 5/8 | 3890 (5104) | 1050 | 1470 | 2200 | 9525 | 16933 | C10,002 C10,00 |
|
| Sê-ri 346 (135/8 in) | FZ35-352FZ35-35 | 346 (135/8) | 35 | 21 | 22 | U | tối đa 10 3/4 | 3647 (4833) | 720 | 928 | 1501 | 5150 | 9750 | C21,002 C21,00 |
| FZ35-702FZ35-70 | 346 (135/8) | 70 | 21 | 22 | U | tối đa 10 3/4 | 3707 (4893) | 745 | 1115 | 1720 | 6020 | 10940 | C17,002 C17,00 |
|
| FZ35-1052FZ35-105 | 346 (135/8) | 105 | 22.8 | 23,7 | U | tối đa 10 3/4 | 3957 (5319) | 850 | 1340 | 2076 | 9310 | 16210 | C16,002 C16,00 |
|
| Sê-ri 540 (211/4 in) | FZ54-142FZ54-14 | 540 (211/4) | 14 | 16.3 | 17.4 | U | tối đa 16 | 4120 (5800) | 1000 | 944 | 1638 | 7450 | 14420 | C25,002 C25,00 |
| Sê-ri 540 (211/4 in) | FZ54-352FZ54-35 | 540 (211/4) | 35 | 51 | 56 | U | tối đa16 | 4884 (6364) | 1080 | 1300 | 2100 | 13720 | 26500 | C27,002 C27,00 |
| FZ54-702FZ54-70 | 540 (211/4) | 70 | 51 | 56 | U | tối đa16 | 4884 (6364) | 1200 | 1742 | 2542 | 15718 | 29773 | C28,002 C28,00 |
|
| 680 (263/4) | FZ68-212FZ68-21 | 680 (263/4) | 21 | 36 | 37 | U | tối đa 20 | 5305 (6646) | 1280 | 1214 | 1924 | 13300 | 24800 | C24,002 C24,00 |
| Lưu ý 1. BOP Áp suất thử nghiệm bằng 1,5 lần áp suất tiêu chuẩn | ||||||||||||||
| 2. Áp suất hoạt động từ 8,4Mpa đến 10,5Mpa | ||||||||||||||
Đặc điểm kỹ thuật hoạt động của Ram Shear loại U
| Loại BOP | Mô hình BOP | Mã BOP được đề xuất | Loại xi lanh | Đặc điểm kỹ thuật của ống khoan |
| U | (2) FZ28-35 | (2) C06,00 | Hình trụ bình thường | |
| (2) C06,00 | Xi lanh với bộ tăng cường song song | 5 1/2 "24,7lb / ft G-105 PSL-3 | ||
| (2) FZ28-105 | (2) C01,00 | Hình trụ bình thường | ||
| (2) C01,00 | Xi lanh với bộ tăng cường song song | 5 1/2 "24,7lb / ft G-105 PSL-3 | ||
| (2) FZ 35-35 | (2) C21,00 | Hình trụ bình thường | 5 "19,5lb / ft G-105 PSL-3 | |
| (2) C26,00 | Xi lanh với bộ tăng cường song song | 5 1/2 "24,7lb / ft S-135 PSL-3 | ||
| (2) FZ 35-70 | (2) C17,00 | Hình trụ bình thường | 5 "19,5lb / ft G-105 PSL-3 | |
| (2) C30,00 | Xi lanh với bộ tăng cường song song | 5 1/2 "24,7lb / ft S-135 PSL-3 | ||
| (2) FZ 35-105 | (2) C16,00 | Hình trụ bình thường | 5 "19,5lb / ft G-105 PSL-3 | |
| (2) C23,00 | Hình trụ lớn | 5 1/2 "24,7lb / ft G-105 PSL-3 | ||
| (2) FZ 54-35 | (2) C27,00 | Hình trụ bình thường | 6 5/8 "27,7lb / ft S-135 PSL-3 |
Dải Ram có thể thay đổi loại U
| Loại BOP | Mô hình BOP | Phạm vi Ram thay đổi (in) | ||
| U | (2) FZ 28-35 | 2 7/8 "-5" | ||
| (2) FZ 28-70 | 2 7/8 "-5" | |||
| (2) FZ 35-35 | 2 3/8 "-3 1/2" | 2 7/8 "-5" | ||
| (2) FZ 35-70 | 2 3/8 "-3 1/2" | 2 7/8 "-5" | ||
| (2) FZ 35-105 | 3 1/2 "-5" | 4 1/2 "-5 1/2" | ||
| (2) FZ 54-35 | 2 7/8 "-5 7/8" | |||
