Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Ram biến đổi loại S | Kích thước: | 2-7 / 8 "đến 3-1 / 2" |
|---|---|---|---|
| Sức ép: | 5000PSI | Đăng kí: | Khoan dầu |
| Làm nổi bật: | Thiết bị ngăn chặn dòng chảy S Loại S,Thiết bị ngăn dòng chảy API16A,Bộ ngăn chặn xì ra Ram 5000PSI |
||

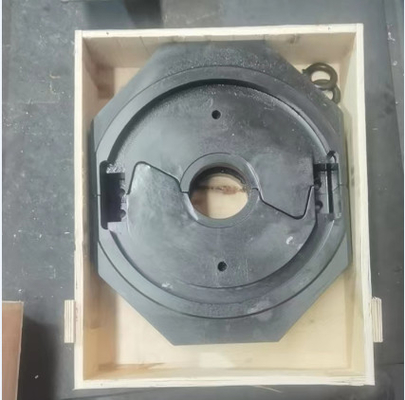

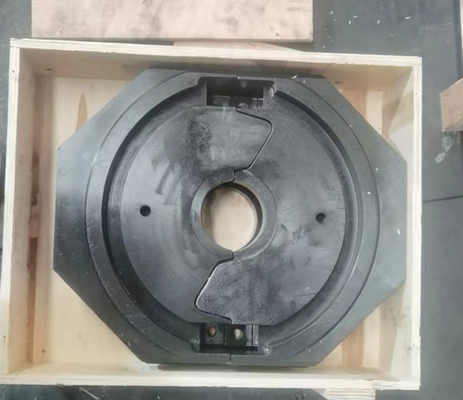

2 7/8 "` 3-1 / 2 "Thiết bị ngăn chặn dòng chảy S Loại Ram và lỗ khoan có thể thay đổi API16A 5000PSI
Tính năng cấu trúc
● Các thành phần chịu áp lực sử dụng thép hợp kim cao cấp với độ bền tốt và độ dai va đập.
● Gioăng cửa của BOP áp suất cao sử dụng phớt kết hợp, có khả năng bịt kín tốt hơn từ áp suất giếng.
● Sử dụng cổng nổi hoặc tích hợp, có thể niêm phong an toàn và thay đổi thuận tiện.
● Sử dụng đường dẫn dầu kiểu buriel, Bản lề bạc đạn được tách ra khỏi bản lề thủy lực.
● Cấu trúc bản lề đơn giản, dễ tháo lắp.
● Sử dụng vỏ kiểu vòng cung lớn ở cả hai mặt của buồng và chuyển tiếp bằng kiểu vòng cung xung quanh, để giảm ứng suất đỉnh của vỏ khi chịu áp lực.
● Với kết cấu nhỏ gọn, nhỏ hơn so với các sản phẩm cùng loại của nước ngoài.
● Vỏ bên trong của BOP chịu được nhiệt độ thấp có thể xử lý đường ống, để làm cho hơi nước chảy bên trong BOP, tỏa nhiệt.
Hội Ram
● Đường ống Ram
1. Phớt trên 2. Phốt trước 3. Thân Ram
Cụm Ram loại HF
1. Thân Ram 2. Bu lông 3. Bu lông Ram 4. Cao su Ram
5. Kẹp giữ
Lắp ráp Ram loại S
Shear Ram
Shear ram có thể cắt ống giếng, đóng mùn đầu giếng, và cũng được sử dụng như ram mù khi không có ống trong giếng.Việc lắp đặt ram cắt giống với ram ban đầu.
● Trong điều kiện bình thường được sử dụng như ram mù, trong trường hợp khẩn cấp, được sử dụng làm ram cắt.
● Van điều tiết cắt có thể được cắt ống nhiều lần và không làm hỏng lưỡi dao, Lưỡi dao bị mòn có thể được sử dụng lại sau khi sửa chữa.Shenkai sản xuất ram cắt với tuổi thọ cắt hơn năm lần, Được phép thay thế cao su làm kín.
● Lưỡi ram thông thường được tích hợp với thân ram.
● Lưỡi ram của BOP có khả năng chống thấm cao được tách rời với thân ram, dễ dàng thay lưỡi sau khi lưỡi bị hỏng và giúp thân ram có thể sử dụng nhiều lần.
● Bề mặt làm kín tiếp xúc giữa phớt trên của ram cắt và lưỡi cắt lớn, giúp giảm áp lực lên bề mặt đệm cao su một cách hiệu quả và kéo dài tuổi thọ của nó.

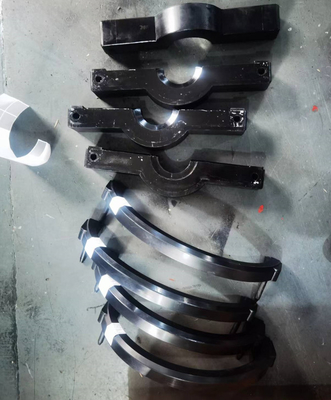

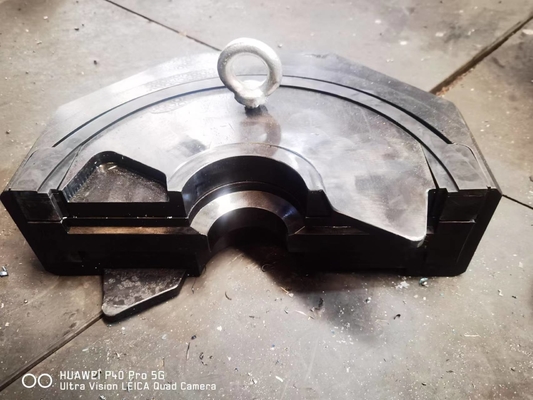

Ram thay đổi
Có thể sử dụng ram thay đổi để làm kín các đường kính khác nhau của chuỗi ống.Ram thay đổi được bao gồm ram thay đổi, con dấu trên, con dấu phía trước có thể thay đổi.Việc cài đặt ram thay đổi trong BOP giống với ram thông thường, không cần thay đổi bất kỳ phần nào của BOP.
1. Cao su Ram biến đổi 2. Thân Ram 3. Cao su Top Seal
Cấu trúc lắp ráp Ram có thể thay đổi của loại S Ram BOP
Đặc điểm kỹ thuật & Model S Ram BOP
| Áp lực vận hành (psi) |
Bore (trong) | ||||||||
| 180-7 1/16 | 230-9 | 280-11 | 350-13 5/8 | 430-16 3/4 | 480-18 3/4 | 530-20 3/4 | 540-21 1/4 | 680-26 3/4 | |
| 140-20000 | |||||||||
| 105-15000 | S | S | S | S | |||||
| 70-10000 | S | S | S | S | S | ||||
| 35-5000 | S | S | S | S | S | S | S | ||
| 21-3000 | S | S | S | S | S | S | S | ||
| 14-2000 | S | ||||||||
Lưu ý: Đặc điểm kỹ thuật và kiểu máy S Ram BOP
S đại diện cho loại ram BOP
| Đặc điểm kỹ thuật & Mô hình | Main Bore mm (trong) |
Áp lực công việc MPa (psi) |
Lượng dầu để mở (Xi lanh đơn) | Lượng dầu để đóng (Xi lanh đơn) | Loại Ram | Kích thước Ram (Trong) |
Kích thước mm | trọng lượng kg | Mã BOP được đề xuất | |||||
| chiều dài | bề rộng | Chiều cao | Độc thân | kép | ||||||||||
| Độc thân | kép | |||||||||||||
| Chuỗi 180 (71/16 in) | (2) FZ18-21 | 179,4 (71/16) | 21-3000 | 1,6 | 2 | H | tối đa 5 9/16 | 1420 | 645 | 568 | 854 | 855 | 1540 | (2) S04,00 |
| (2) FZ18-35 | 179,4 (71/16) | 35-5000 | 1,6 | 2 | H | tối đa 5 9/16 | 1420 | 645 | 624 | 910 | 895 | 1580 | (2) S48,00 | |
| (2) FZ18-70 | 179,4 (71/16) | 70-10000 | 2,2 | 2,5 | H | tối đa 5 9/16 | 1720 | 640 | 897 | 1262 | 1660 | 3020 | (2) S62,00 | |
| (2) FZ18-105 | 179,4 (71/16) | 105-15000 | 7.4 | số 8 | H | tối đa 5 1/2 | 1988 | 820 | 922 | 1372 | 3175 | 5885 | (2) S29.00A | |
| Dòng 230 (9in) | (2) FZ23-21 | 228,6-9 | 21-3000 | 1,3 | 1,5 | HF | tối đa 7 | 1526 | 565 | 580 | 866 | 705 | 1250 | (2) S79,00 |
| (2) FZ23-35 | 228,6-9 | 35-5000 | 4,7 | 5.3 | HF | tối đa 7 | 2036 | 720 | 805 | 1190 | 1830 | 3415 | (2) S23,00 | |
| (2) FZ23-70 | 228,6-9 | 70-10000 | 7 | số 8 | H | tối đa 7 | 2324 | 850 | 1038 | 1518 | 3635 | 6835 | (2) S01.00 | |
| (2) FZ23-105 | 228,6-9 | 105-15000 | 10,2 | 10,9 | HF | tối đa 7 | 2170 | 920 | 1140 | 1640 | 4150 | 7500 | (2) S93.00 | |
| 280 (11in) sê-ri | (2) FZ28-21 | 279,4-11 | 21-3000 | 2,7 | 3.2 | S | tối đa 8 5/8 | 1846 | 675 | 740 | 1100 | 1400 | 2550 | (2) S77,00 |
| (2) FZ28-35 | 279,4-11 | 35-5000 | 5,4 | 6.2 | S | tối đa 8 5/8 | 2265 | 785 | 895 | 1325 | 2475 | 4550 | (2) S45,00 | |
| (2) FZ28-70 | 279,4-11 | 70-10000 | 7 | số 8 | H | tối đa 8 5/8 | 2324 | 850 | 1102 | 1582 | 3770 | 6850 | (2) S16,00 | |
| (2) FZ28-105 | 279,4-11 | 105-15000 | 14,6 | 16,7 | H | tối đa 8 5/8 | 2650 | 1050 | 1244 | 1784 | 6303 | 11028 | (2) S67,00 | |
| Sê-ri 346 (135/8 in) | (2) FZ35-21 | 346,1 (135/8) | 21-3000 | 7.8 | 8.9 | S | tối đa 10 3/4 | 2414 | 760 | 774 | 1164 | 2705 | 5115 | (2) S78,00 |
| (2) FZ35-35 | 346,1 (135/8) | 35-5000 | 7.9 | 9.3 | S | tối đa 10 3/4 | 2415 | 847 | 930 | 1370 | 3010 | 5480 | (2) S103.00 | |
| (2) FZ35-70 | 346,1 (135/8) | 70-10000 | 18 | 20,7 | HF | tối đa 10 3/4 | 2786 | 1085 | 1276 | 1782 | 6120 | 11135 | (2) S104,00 | |
| (2) FZ35-105 | 346,1 (135/8) | 105-15000 | 17.4 | 20 | H | tối đa 10 3/4 | 3074 | 1140 | 1420 | 1985 | 8945 | 16070 | (2) S115,00 | |
| 425 (163/4 in) | (2) FZ43-35 | 425,5 (163/4) | 35-5000 | 10.3 | 11,6 | HF | tối đa 10 3/4 | 2923 | 1190 | 1090 | 1570 | 5300 | 9860 | (2) S95,00 |
| Loạt 476 (183/4 in) | (2) FZ48-35 | 476,3 (183/4) | 35-5000 | 24,5 | 27,9 | HF | tối đa 16 | 3430 | 1440 | 1504 | 2072 | 9758 | 12286 | (2) S116,00 |
| (2) FZ48-70 | 476,3 (183/4) | 70-10000 | 24,5 | 27,9 | HF | tối đa 16 | 3430 | 1440 | 1618 | 2186 | 10312 | 20624 | (2) S102,00 | |
| 527 (203 / 4in) | (2) FZ53-21 | 527,1 (203/4) | 21-3000 | 12,2 | 13,6 | HF | tối đa 16 | 3424 | 1165 | 1065 | 1650 | 6130 | 13355 | (2) S83.00 |
| Sê-ri 540 (211/4 in) | (2) FZ54-14 | 539,8 (211/4) | 14-2000 | 12.1 | 13,8 | HF | tối đa 16 | 3300 | 1130 | 940 | 1480 | 5560 | 10200 | (2) S33,00 |
| (2) FZ54-35 | 539,8 (211/4) | 35-5000 | 26 | 29,6 | HF | tối đa 16 | 3590 | 1445 | 1320 | 1950 | 9270 | 17670 | (2) S105,00 | |
| 680 (263 / 4in) | (2) FZ68-21 | 679,5 (263/4) | 21-3000 | 32,6 | 37 | HF | tối đa 18 5/8 | 4350 | 1450 | 1250 | 1870 | 12360 | 20290 | (2) S87,00 |
| Lưu ý: 1.BOP Áp suất thử nghiệm bằng 1,5 lần áp suất tiêu chuẩn | ||||||||||||||
| 2. Áp suất hoạt động từ 8,4Mpa đến 10,5Mpa | ||||||||||||||
Đặc điểm hoạt động của Ram Shear loại S
| Loại BOP | Mô hình BOP | Mã BOP được đề xuất | Loại xi lanh | Đặc điểm kỹ thuật của ống khoan |
| S | (2) FZ 18-70 | (2) S62,00 | Hình trụ bình thường | |
| (2) S92,00 | Xi lanh với bộ tăng cường song song | 4 1/2 "16,6lb / ft G-105 PSL-3 | ||
| (2) FZ28-35 | (2) S45,00 | Hình trụ lớn | ||
| (2) S100,00 | Hình trụ lớn | 5 "19,5lb / ft G-105 PSL-3 | ||
| (2) FZ 28-70 | (2) S16,00 | Hình trụ bình thường | ||
| (2) S02.00 | Hình trụ lớn | 5 "19,5lb / ft G-105 PSL-3 | ||
| (2) FZ 35-35 | (2) S103.00 | Hình trụ bình thường | ||
| (2) S99,00 | Hình trụ lớn | 5 "19,5lb / ft G-105 PSL-3 | ||
| (2) FZ 35-70 | (2) S104,00 | Hình trụ bình thường | 5 "19,5lb / ft G-105 PSL-3 | |
| (2) S112,00 | Hình trụ lớn | 5 1/2 "24,7lb / ft G-105 PSL-3 | ||
| (2) S117,00 | Xi lanh với bộ tăng cường song song | 5 1/2 "24,7lb / ft S-135 PSL-3 | ||
| (2) FZ 35-105 | (2) S115,00 | Hình trụ bình thường | 5 "19,5lb / ft G-105 PSL-3 | |
| (2) S113,00 | Xi lanh với bộ tăng cường song song | 5 1/2 "24,7lb / ft S-135 PSL-3 | ||
| (2) FZ 54-35 | (2) S105,00 | Hình trụ bình thường | 5 "19,5lb / ft G-105 PSL-3 |
Dải Ram có thể thay đổi loại S
| Loại BOP | Mô hình BOP | Phạm vi Ram thay đổi (in) | |||
| S | (2) FZ 18-70 | 2 3/8 "-3 1/2" | |||
| (2) FZ28-35 | 2 3/8 "-3 1/2" | 3 1/2 "-5" | |||
| (2) FZ 28-70 | 2 3/8 "-3 1/2" | 3 1/2 "-5" | |||
| (2) FZ 35-35 | 2 3 / 8-3 1/2 | 2 7/8 "-5" | 4 1 / 2-5 1/2 | 5-7 " | |
| (2) FZ 35-70 | 2 3 / 8-3 1/2 | 3 1 / 2-5 " | 4 1 / 2-5 1/2 | 5-7 " | |
| (2) FZ 35-105 | 2 3 / 8-3 1/2 | 3 1 / 2-5 " | 4 1 / 2-5 1/2 | 5-7 " | |
| (2) FZ 53-21 | 4 1/2 "-5 1/2" | ||||
| (2) FZ 54-14 | 4 1/2 "-5 1/2" | ||||
| (2) FZ 54-35 | 4 1/2 "-5 1/2" | ||||
