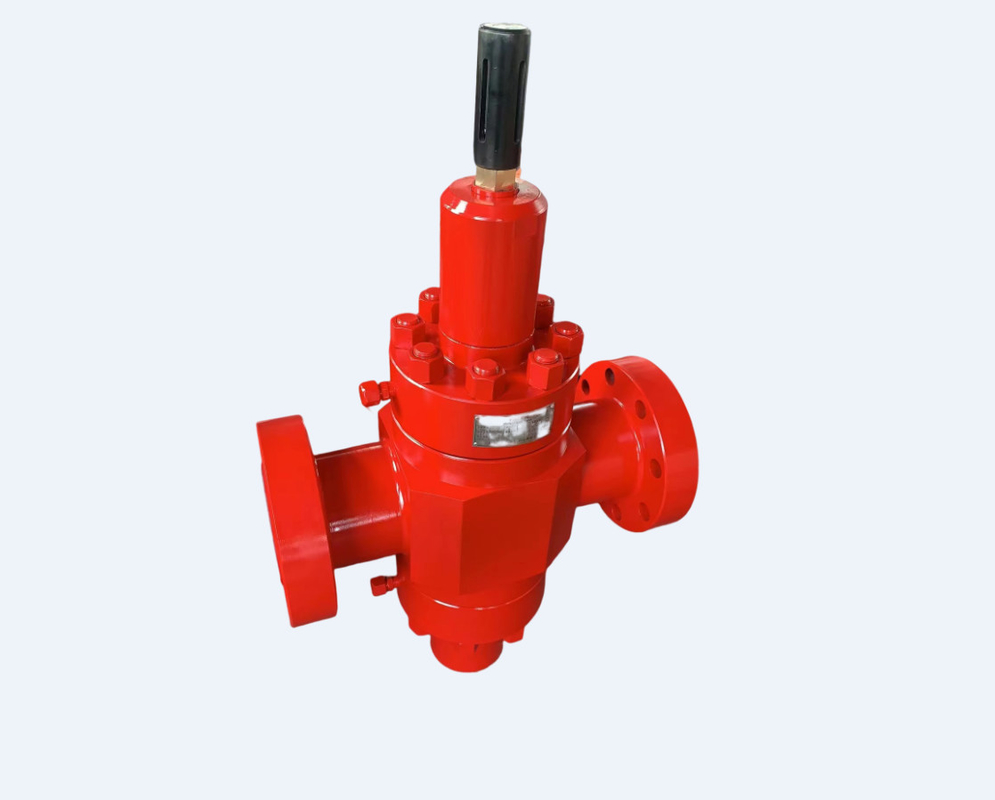

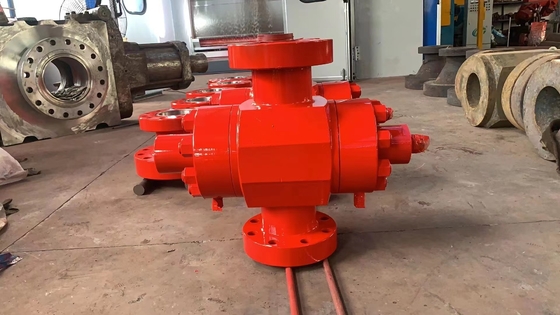

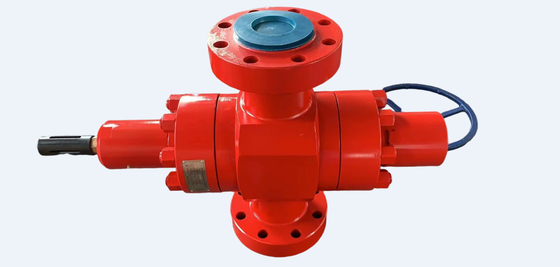

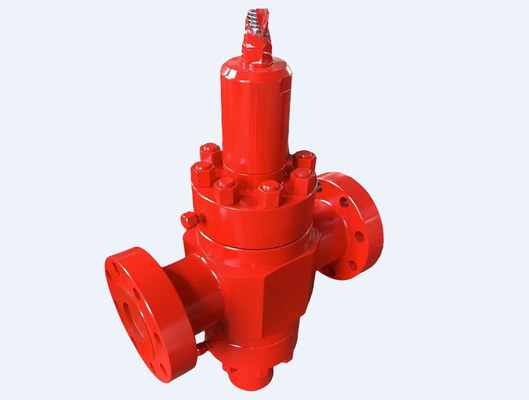

Van cổng thủ công van phẳng 4 1/16 Inch áp suất 10000PSI API PSL3 vật liệu cơ thể thép cacbon
1Mục đích chính và ứng dụng
van cổng tấm được sử dụng để vượt qua / dừng của đường ống dẫn điều khiển và các phương tiện khác mà áp suất lao động bình quân là 70 MPa, lỗ đầy đủ yêu cầu 103mm, phạm vi nhiệt độ làm việc là -29 °C ~ + 121 °C,và môi trường nào bao gồm dầu mỏ, khí tự nhiên và các vật liệu khác trong môi trường axit và không axit
2Thông số kỹ thuật
a. Tiêu chuẩn thực hiện sản phẩm: Tiêu chuẩn API SPEC 6A về đầu giếng và X-mas assy.
b. Áp suất làm việc định số: 70MPa (10000PSI)
c. Mở tên: 103mm (4 1/16 inch)
d. Áp suất dầu điều khiển thủy lực: 10,5 MPa
e. Mức độ nhiệt độ: LU
f. Mức chất: DD
g. Mức độ thông số kỹ thuật sản phẩm: PSL 3
h. Mức yêu cầu hiệu suất: PR1
3- Đặc điểm cấu trúc
3.1 Van là van cánh cửa nhánh tăng lên bao gồm thân van, chỗ ngồi van, lò xo sóng, đĩa van, thân van, nắp van, hạt thân, niêm phong bao bì vv. (xem bản vẽ kèm theo)
3.2Tất cả các bộ phận (bề mặt ẩm) của van được làm bằng thép hợp kim hoặc thép không gỉ, có thể đáp ứng các yêu cầu trạng thái được thiết kế bởi thông số kỹ thuật.
3.3 Ghế van là một cấu trúc niêm phong nổi, làm cho chỗ ngồi van kết nối chặt với tấm van, có đầy dầu niêm phong trong khoang van với niêm phong tốt nhất.Các mặt niêm phong của tấm van và ghế van được xử lý bằng kim loại cacbít gốc niken hàn với độ cứng da 45 ~ 62HRC, có độ cứng cao chống mài mòn và chống sờ để tăng tuổi thọ hoạt động của van.
3.4 Bộ lấp bao bì là cấu trúc kiểu mouth, có thể duy trì việc niêm phong hiệu quả ở áp suất danh nghĩa và áp suất cao.
3.5. Sau khi van được kết nối với đường ống điều khiển thủy lực,vị trí của xi lanh dầu được đẩy để di chuyển lên và xuống bằng cách tiếp xúc với áp suất chất lỏng do đó, van thân có chuyển động đồng bộ với tấm van, van có thể mở hoặc đóng. Khi vị trí di chuyển lên, cột chỉ báo di chuyển lên với nó, van chạy để mở, nếu không van chạy để đóng.
4. Lưu trữ, vận chuyển và bảo trì. .
4.1.Ventil nên được lưu trữ trong một phòng khô và thông gió và đóng lỗ để làm cho van đóng.
4.2Như lưu trữ, kết nối cuối nên sơn dầu để chống mốc và chống bẩn.
4.3. Trước khi giao hàng, trong lỗ hổng van là đầy của mỡ niêm phong áp suất cao; Sau khi sử dụng, cho đến khi nhiều lần mở/khép hoặc một chút rò rỉ trên bề mặt niêm phong,Mỡ niêm phong nên được tiêm vào lỗ hổng van bằng cách niêm phong van tiêm mỡ của nắp vanNếu cần, tháo vít các hạt của van tiêm mỡ niêm phong, và kết nối cao áp niêm phong mỡ tiêm súng để tiêm mỡ niêm phong vào khoang van, sau đó vít các hạt.
4.4 Van được sử dụng để mở/khép môi trường chảy. Trong quá trình sử dụng, van phải ở ở vị trí "mở hoàn toàn" hoặc "khép hoàn toàn", bị cấm sử dụng để điều chỉnh dòng chảy,nếu không có ảnh hưởng đến tính chất niêm phong và tuổi thọ của van.
5. Thử nghiệm áp suất và lắp đặt
5.1. Trước khi giao van,103.5 MPa thử nghiệm áp suất thủy lực đã được thực hiện hai lần.
a..Quá trình áp suất thử nghiệm: cả hai đầu được thử nghiệm ba lần riêng biệt, thời gian áp suất đứng không dưới 3 phút lần đầu tiên,thời gian áp lực đứng không dưới 15min ở lần thứ hai & lần thứ baKhông được rò rỉ hoặc rút xuống trong áp suất đứng.
5.3 Là van kết nối với đường ống, BX155 vòng niêm phong đệm có thể được đặt ở cuối van, và kết nối một cặp vòm với các bu lông và nốt, mà phải được vít,và hai mảnh của đường ống thủy lực 1 "của bảng điều khiển thủy lực sẽ được kết nối an toàn với lỗ trên cùng và lỗ dưới cùng ở bên cạnh của xi lanh thủy lực, để van có thể mở/khép.
6. Sửa chữa
6.1. Có một chút rò rỉ giữa một vài niêm phong của đĩa van và ghế van, khi niêm phong dầu mỡ sẽ được tiêm vào lỗ hổng van bằng cách niêm phong dầu mỡ van, nếu thất bại,mặt niêm phong có thể bị trầy xước hoặc mònViệc cải tạo sẽ được thực hiện dưới mặt và kết thúc mặt đất.
6.2Nếu rò rỉ xuất hiện trên chân van hoặc đóng gói chất lấp của chân cân bằng, chất lấp cần phải thay thế.
