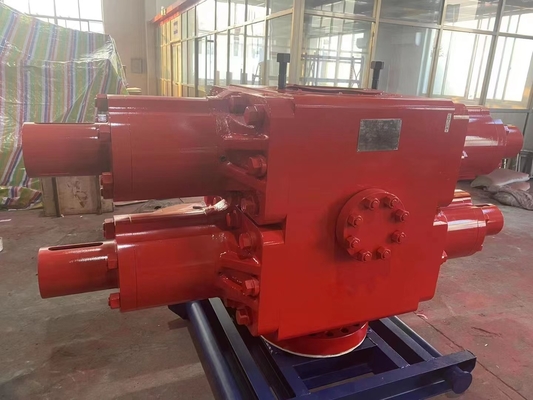

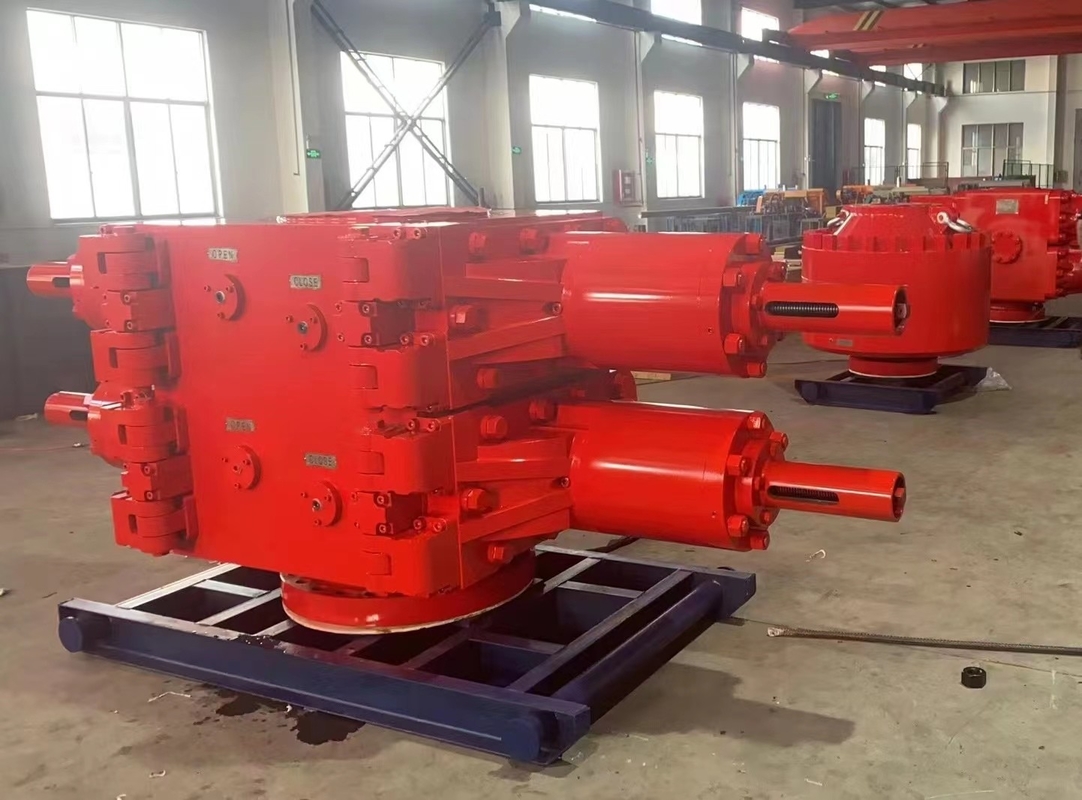

Thiết bị ngăn chặn nổ khoan mỏ dầu 2FZ18-35

2FZ18-35 Thiết bị ngăn chặn nổ khoan mỏ dầu BOP Double Ram

I. Thiết bị ngăn chặn nổ Mô hình sản phẩm: 2FZ18-35

II. Thiết bị ngăn chặn nổ sử dụng chính
Máy ngăn nổ hai ram thủy lực được thiết kế để kiểm soát hiệu quả các vụ nổ trong quá trình thử nghiệm dầu (gas). Nó cũng được sử dụng để làm việc và đo dữ liệu tại đầu giếng áp suất thấp.Máy ngăn nổ hai ram thủy lực có thể được sử dụng một mình hoặc kết hợp với một ram ngăn nổ mộtNó cũng có thể được sử dụng kết hợp với một ngăn chặn thổi vòng.
III. Nguyên tắc làm việc của thiết bị chống nổ
1- Nguyên tắc hoạt động chuyển đổi
Khi dầu áp suất cao của hệ thống điều khiển thủy lực đi vào buồng đóng của xi lanh thủy lực bên trái và bên phải,piston được đẩy để lái trục ram và bộ ram di chuyển về phía trung tâm của đầu giếng tương ứng dọc theo các đường ray được xác định bởi buồng ram để niêm phong giếngKhi dầu áp suất cao đi vào buồng mở của xi lanh thủy lực trái và phải,piston được đẩy để lái xe trục ram và hội đồng ram để di chuyển ra khỏi trung tâm của đầu giếng để mở đầu giếngCác công tắc cổng điều khiển các hành động mở và đóng của ngăn chặn thổi bởi van đảo của hệ thống điều khiển thủy lực.
2Nguyên tắc niêm phong:
Thiết bị ngăn chặn thổi ram phải có bốn con dấu để niêm phong hiệu quả đầu giếng, cụ thể là: niêm phong trên ram và niêm phong vỏ. niêm phong phía trước của cổng, niêm phong giữa ống và niêm phong phía trước.Niêm phong giữa vỏ và cửa bên. niêm phong giữa trục cổng và cửa bên.
Quá trình niêm phong của cổng được chia thành hai bước: đầu tiên, dưới tác động của dầu thủy lực,trục cổng đẩy lõi cao su niêm phong phía trước của cổng để ép và biến dạng phần trước niêm phong, và cuối cùng là phần niêm phong nén nhiễu giữa lõi cao su niêm phong và vỏ. điều này tạo ra một niêm phong ban đầu.áp lực giếng đẩy niêm phong phía trước của con ram từ phía sau con ram để ép thêm và biến dạngĐồng thời, áp suất giếng đẩy con rồng từ đáy để nổi gần bề mặt niêm phong trên cùng của vỏ, do đó tạo thành một niêm phong đáng tin cậy, được gọi là giếng.Áp lực hỗ trợ hiệu ứng niêm phong.
Nhiệm vụ cụ thể là:
1. Khi có ống trong giếng, nó có thể đóng khoảng cách vòng giữa vỏ và ống. Nó có thể được trang bị 2 3/8?, 2 7/8?, 3 1/2? và cửa niêm phong đầy đủ,có thể đóng không gian vòng tròn. ống với các thông số kỹ thuật trên cũng có sẵn với cáp cổng. (đặc biệt thông số kỹ thuật được cấu hình theo yêu cầu của khách hàng)
2Khi không có công cụ khoan trong giếng, giếng có thể được niêm phong bằng cửa niêm phong đầy đủ.
3Để kiểm soát hiệu quả áp suất hình thành, nó có thể được sử dụng kết hợp với bộ sưu tập thử nghiệm dầu (gas) để đạt được các hoạt động cân bằng áp suất.
4Các hoạt động đặc biệt như giết chết giếng và làm sạch giếng có thể được thực hiện trong khi đầu giếng đóng.
IV. Các thông số kỹ thuật chính của BOP
Tên: Hydraulic Double Ram Blowout Preventer
Mô hình: 2FZ18-35
Áp suất hoạt động định danh: 35Mpa
Chiều kính danh nghĩa: 180mm (7 1/16)
Áp suất thử nghiệm độ bền: 52,5 MPa
Ram thông số kỹ thuật: khoang trên được trang bị 2 7/8?, khoang dưới được trang bị cổng hoàn toàn đóng
** Kết nối phía dưới: 350 flange
Kết nối đáy: 350 flange
