Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Ram cắt BOP | ||
|---|---|---|---|
| Làm nổi bật: | FZ35-35 Shear Ram BOP,API Standard Shear Ram BOP,Máy cắt khoan mỏ dầu Ram BOP |
||
BOP Ram U Type Ram BOP FZ35-35 API Standard Shear Ram Cho khoan dầu mỏ

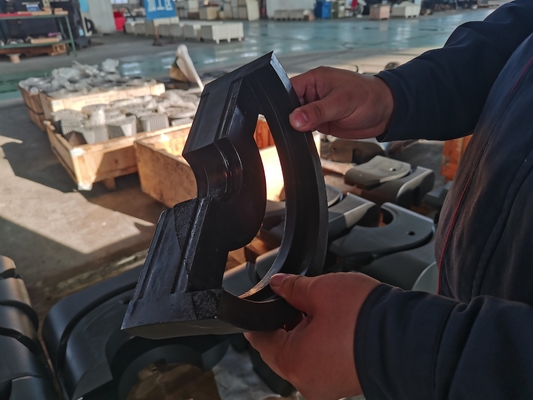

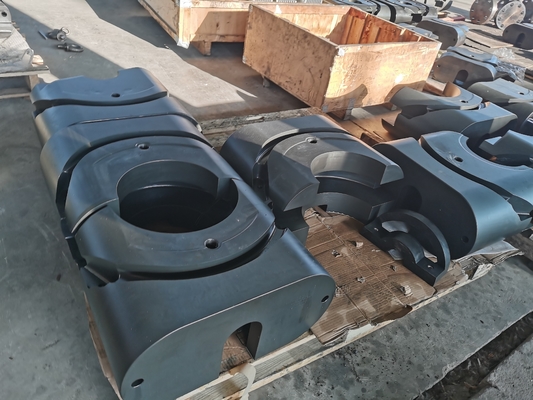

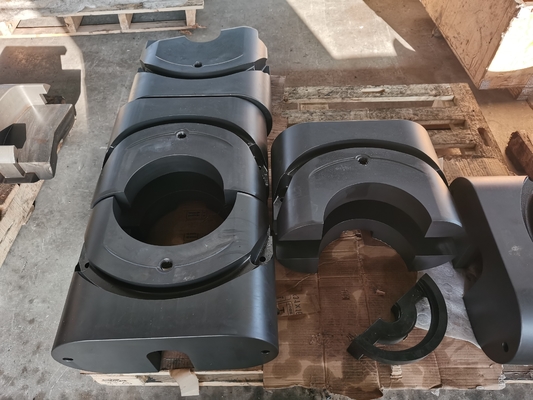

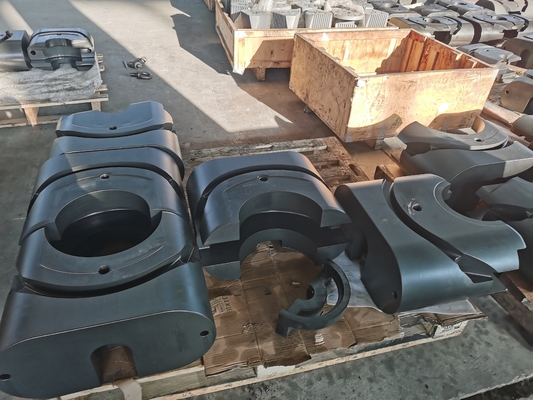

Shear Ram
Shear ram có thể cắt đường ống của giếng, mù quáng đóng đầu giếng, và cũng được sử dụng như là ram mù khi không có đường ống trong giếng.
● Trong điều kiện bình thường được sử dụng như con rồng mù, trong trường hợp khẩn cấp, được sử dụng như con rồng cắt.
● Shear damper có thể được cắt nhiều lần ống và không làm hỏng lưỡi dao, The mặc lưỡi dao có thể được sử dụng lại sau khi sửa chữa.Cho phép thay gom niêm phong.
● Lưỡi râu thông thường được kết hợp với thân râu.
● Lưỡi râu của BOP chống lưu huỳnh cao được tách ra với thân râu, dễ dàng thay đổi lưỡi sau khi lưỡi bị hư hỏng, và làm cho thân râu có thể sử dụng nhiều lần.
● Bề mặt niêm phong tiếp xúc giữa niêm phong trên cùng của ram cắt và lưỡi là lớn, có hiệu quả làm giảm áp lực trên bề mặt niêm phong cao su, và kéo dài tuổi thọ của nó.
Ram biến
Ram biến có thể được sử dụng để niêm phong đường kính khác nhau của dây ống. ram biến bao gồm ram biến, niêm phong trên cùng, niêm phong phía trước biến.Việc lắp đặt ram biến trong BOP là trong cùng một ram chung, không cần phải thay đổi bất kỳ phần nào của BOP.
U đại diện cho U loại ram BOP
| Thông số kỹ thuật và mô hình |
Mở chính mm ((in) |
Áp lực làm việc MPa ((psi) |
Số lượng dầu để mở (Một bình) | Số lượng dầu để đóng ((Một xi lanh) | Loại Ram |
Kích thước RAM (trong) |
Kích thước mm | trọng lượng kg | Mã BOP khuyến cáo | |||||
| chiều dài | chiều rộng | chiều cao | độc thân | gấp đôi | ||||||||||
| độc thân | gấp đôi | |||||||||||||
| 180 ((71/16 inch) series | FZ18-352FZ18-35 | 180 ((71/16) | 35 | 4.6 | 4.6 | U | tối đa5 1/2 | 2477(3273) | 550 | 736 | 1116 | 1870 | 3586 |
C11.002 C11.00 |
| FZ18-702FZ18-70 | 180 ((71/16) | 70 | 4.6 | 4.6 | U | tối đa5 1/2 | 2487 (3363) | 550 | 806 | 1216 | 2190 | 4095 |
C20.002 C20.00 |
|
| FZ18-1052FZ18-105 | 180 ((71/16) | 105 | 4.6 | 4.6 | U | tối đa5 1/2 | 2477(3273) | 550 | 832 | 1242 | 2215 | 4066 |
C08.002 C08.00 |
|
| 280 ((11in) series | FZ28-352FZ28-35 | 280-11 | 35 | 10.6 | 10.8 | U | tối đa8 5/8 | 3105 (4165) | 650 | 898 | 1380 | 3775 | 6915 |
C06.002 C06.00 |
| FZ28-702FZ28-70 | 280-11 | 70 | 10.6 | 10.8 | U | tối đa8 5/8 | 3035 ((4065) | 660 | 950 | 1430 | 3900 | 7115 |
C09.002 C09.00 |
|
| FZ28-1052FZ28-105 | 280-11 | 105 | 10.9 | 11.1 | U | tối đa7 5/8 | 3035 ((4396) | 820 | 1205 | 1840 | 6660 | 11750 |
C01.002 C01.00 |
|
| FZ28-1402FZ28-140 | 280-11 | 140 | 30.1 | 26.6 | U | tối đa6 5/8 | 3890 ((5104) | 1050 | 1470 | 2200 | 9525 | 16933 |
C10.002 C10.00 |
|
| 346 ((135/8 inch) series | FZ35-352FZ35-35 | 346 ((135/8) | 35 | 21 | 22 | U | tối đa10 3/4 | 3647 ((4833) | 720 | 928 | 1501 | 5150 | 9750 |
C21.002 C21.00 |
| FZ35-702FZ35-70 | 346 ((135/8) | 70 | 21 | 22 | U | tối đa10 3/4 | 3707 ((4893) | 745 | 1115 | 1720 | 6020 | 10940 |
C17.002 C17.00 |
|
| FZ35-1052FZ35-105 | 346 ((135/8) | 105 | 22.8 | 23.7 | U | tối đa10 3/4 | 3957 ((5319) | 850 | 1340 | 2076 | 9310 | 16210 |
C16.002 C16.00 |
|
| Dòng 540 ((211/4 inch) | FZ54-142FZ54-14 | 540 ((211/4) | 14 | 16.3 | 17.4 | U | tối đa 16 | 4120 ((5800) | 1000 | 944 | 1638 | 7450 | 14420 |
C25.002 C25.00 |
| Dòng 540 ((211/4 inch) | FZ54-352FZ54-35 | 540 ((211/4) | 35 | 51 | 56 | U | tối đa16 | 4884 ((6364) | 1080 | 1300 | 2100 | 13720 | 26500 |
C27.002 C27.00 |
| FZ54-702FZ54-70 | 540 ((211/4) | 70 | 51 | 56 | U | tối đa16 | 4884 ((6364) | 1200 | 1742 | 2542 | 15718 | 29773 |
C28.002 C28.00 |
|
| 680(263/4) | FZ68-212FZ68-21 | 680(263/4) | 21 | 36 | 37 | U | tối đa20 | 5305 ((6646) | 1280 | 1214 | 1924 | 13300 | 24800 |
C24.002 C24.00 |
| Lưu ý 1. BOP Áp suất thử nghiệm là 1,5 lần áp suất tiêu chuẩn | ||||||||||||||
| 2. áp suất hoạt động là từ 8.4Mpa đến 10.5Mpa | ||||||||||||||
Thông số kỹ thuật hoạt động của U-Type Shear Ram
| Loại BOP | Mô hình BOP | Mã BOP khuyến cáo | Loại xi lanh | Thông số kỹ thuật của ống khoan |
| U | (2)FZ28-35 | (2) C06.00 | Lanh bình thường | |
| (2) C06.00 | Xylanh với bộ tăng cường song song | 5 1/2" 24.7lb/ft G-105 PSL-3 | ||
| (2)FZ28-105 | (2)C01.00 | Lanh bình thường | ||
| (2)C01.00 | Xylanh với bộ tăng cường song song | 5 1/2" 24.7lb/ft G-105 PSL-3 | ||
| (2)FZ 35-35 | (2)C21.00 | Lanh bình thường | 5" 19.5lb/ft G-105 PSL-3 | |
| (2)C26.00 | Xylanh với bộ tăng cường song song | 5 1/2" 24.7lb/ft S-135 PSL-3 | ||
| (2)FZ 35-70 | (2) C17.00 | Lanh bình thường | 5" 19.5lb/ft G-105 PSL-3 | |
| (2) C30.00 | Xylanh với bộ tăng cường song song | 5 1/2" 24.7lb/ft S-135 PSL-3 | ||
| (2)FZ 35-105 | (2)C16.00 | Lanh bình thường | 5" 19.5lb/ft G-105 PSL-3 | |
| (2)C23.00 | Thùng lớn | 5 1/2" 24.7lb/ft G-105 PSL-3 | ||
| (2)FZ 54-35 | (2)C27.00 | Lanh bình thường | 6 5/8 " 27.7lb/ft S-135 PSL-3 |
Phạm vi RAM biến thể loại U
| Loại BOP | Mô hình BOP | Phạm vi RAM biến đổi (in) | ||
| U | (2)FZ 28-35 | 2 7/8"-5" | ||
| (2)FZ 28-70 | 2 7/8"-5" | |||
| (2)FZ 35-35 | 2 3/8 "-3 1/2" | 2 7/8"-5" | ||
| (2)FZ 35-70 | 2 3/8 "-3 1/2" | 2 7/8"-5" | ||
| (2)FZ 35-105 | 3 1/2"-5" | 4 1/2"-5 1/2" | ||
| (2)FZ 54-35 | 2 7/8"-5 7/8" | |||
