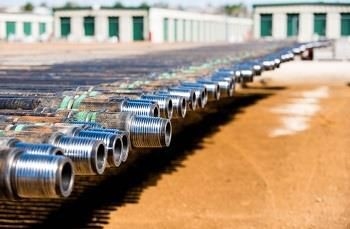

Ống vỏ khoan mỏ dầu API 5DP OCTG E - 75 X - 95 G - 105 S - 135

Ống khoan API 5DP 2 3/8 "đến 5 1/2" OCTG E-75 X-95 G-105 S-135

Ống khoan API 5DP

Ống khoan là đường ống rỗng, có thành dày truyền dung dịch khoan và mô-men xoắn qua lòng giếng đến mũi khoan trên máy khoan.Nó được sản xuất để chịu được áp lực bên trong và bên ngoài, biến dạng, uốn cong và rung động khi nó vừa quay và nâng cụm lỗ dưới cùng (BHA).Ống khoan được ren ở mỗi đầu trong một đoạn ống được gọi là khớp dụng cụ.Nó được sản xuất, lấy mẫu, thử nghiệm và kiểm tra theo các thông số kỹ thuật tiêu chuẩn như Viện Dầu khí Hoa Kỳ (API).

Các loại

Ống khoan tiêu chuẩnlà những đoạn ống dài hình ống tạo nên phần lớn dây khoan.Chúng thường là một đoạn ống hình ống dài 31 foot nhưng có thể dài từ 18 đến 45 foot.

Ống khoan trọng lượng nặng (HWDP)là một ống hình ống có tác dụng tăng thêm trọng lượng hoặc đóng vai trò như một đoạn chuyển tiếp trong chuỗi khoan.Là phần chuyển tiếp của dây khoan, nó được đặt giữa cổ máy khoan và ống khoan tiêu chuẩn để giảm hư hỏng do mỏi.Trong các ứng dụng khác, HWDP được sử dụng như một trọng lượng bổ sung để làm nặng dây khoan.

Vòng cổ khoanlà một thành phần của chuỗi khoan tạo nên một phần của BHA.Chúng có thành dày hơn, nặng hơn và cứng hơn so với ống khoan và chủ yếu được sử dụng để giảm trọng lượng mũi khoan trong khi làm giảm rung động và lực va chạm.

Các loại ống khoan

Các cấp ống khoan bao gồm các cấp API tiêu chuẩn (E-75, X-95, G-105 và S-135), cũng như các cấp độc quyền.

Ống khoan cấp API

API SPEC 5DP quy định các điều kiện phân phối kỹ thuật đối với ống khoan thép có đầu ống bằng thép không gỉ và mối nối công cụ hàn để sử dụng trong các hoạt động khoan và sản xuất trong các ngành công nghiệp dầu khí và khí đốt tự nhiên đối với ba cấp độ đặc điểm kỹ thuật của sản phẩm (PSL-1, PSL- 2 và PSL-3).PS-1 quy định các yêu cầu về độ dày thành, cường độ va đập và cường độ chảy cụ thể đối với loại vật liệu.Các mức thông số kỹ thuật PL-2 / PL-3 có các yêu cầu bắt buộc bổ sung.

<

Hạng Eống khoan, được gọi là thép "nhẹ", thể hiện cường độ chảy thấp nhất trên một đơn vị diện tích với cường độ chảy dưới 80.000 psi.Nó có thể chịu được phần trăm độ giãn hoặc "biến dạng" trước khi đứt gãy hơn so với các loại ống khoan có độ bền cao hơn.Nó cũng có khả năng chống ăn mòn và nứt nẻ cao hơn.Cấp E được sử dụng trong các giếng có độ sâu trung bình từ 10.000 đến 15.000 feet.

Lớp X-95, G-105 và S-135được coi là cấp độ bền cao.Chúng thể hiện sức mạnh năng suất tăng lên cần thiết để phục vụ các giếng sâu hơn.

Hạng độc quyền

Các cấp độc quyền thường vượt quá các thông số kỹ thuật được đặt ra bởi API SPEC 5DP.Các thuộc tính hiệu suất nâng cao của chúng được phát triển cho dịch vụ chua, dịch vụ quan trọng và các yêu cầu khác do người dùng xác định.

Dịch vụ chuacấp chống ăn mòn do ứng suất sunfua (SSC).SSC có thể xảy ra khi có mặt hydro sunfua.Sự xâm nhập của hydro cùng với ứng suất cao hơn, nhiệt độ thấp, pH thấp và hàm lượng clorua cao làm giảm độ dẻo của các loại thép khiến chúng dễ bị nứt và hỏng.

Dịch vụ quan trọnglớp chống ăn mòn khi có khí ngọt hoặc nồng độ carbon dioxide cao.Chúng là một giải pháp thay thế hiệu quả về chi phí được sử dụng trong các ứng dụng phun nước.

Định cỡ

Ống khoan được sản xuất theo thông số kỹ thuật tiêu chuẩn và được cung cấp theo kích thước danh nghĩa.Hai thông số kỹ thuật kích thước quan trọng nhất là chiều dài và đường kính.

Chiều dài

Chuỗi khoan được tạo thành từ một số đoạn ống khoan.Thuật ngữ "chân đế" dùng để chỉ hai hoặc ba đoạn ống khoan được đưa vào lỗ khoan để hoàn thành quá trình khoan từ 60 đến 90 feet.Mỗi đoạn ống, được gọi là "đơn", được API phân loại thành ba dải độ dài riêng biệt;R1, R2 và R3.

Phạm vi 1 (R1)có chiều dài ngắn nhất, phổ biến hơn để định cỡ ống hoặc vỏ sản xuất, và nằm trong khoảng từ 18 đến 22 ft.

Dải số 2 (R2)được coi là chiều dài tiêu chuẩn cho ống khoan và nằm trong khoảng từ 27 đến 31 ft.

Dải 3 (R3) phổ biến trong vỏ bọc và cũng được triển khai trong các ứng dụng khoan nước sâu.Chiều dài tăng lên làm giảm số lượng khớp nối dụng cụ trong mỗi giá đỡ của ống khoan.Sự sụt giảm trở lại là tải trọng tác dụng lên mỗi khớp dụng cụ làm tăng mài mòn lớn hơn và làm giảm tuổi thọ dự kiến ​​của ống khoan.R3 dao động từ 38 đến 45 ft.

Đường kính

Đường kính ngoài (OD) của ống khoan được cung cấp ở các kích thước danh nghĩa khác nhau, từ 2 3/8 "đến 6 5/8".Đường kính ống được chọn dựa trên đường kính lỗ khoan.Để lưu thông bùn khoan hiệu quả và giảm thiểu tổn thất áp suất, tỷ lệ giữa đường kính ngoài của ống khoan và đường kính lỗ khoan nên khoảng 0,6.

Công cụ khớp

Mỗi đầu của ống kết hợp với một khớp dụng cụ, và được phân biệt bằng kết nối ren nam được gọi là "chốt" và kết nối ren nữ được gọi là "hộp".Chúng được chế tạo sẵn và hàn vào đường ống.Các mối nối dụng cụ cung cấp các kết nối ren, độ bền cao.Chúng được xử lý nhiệt để có độ bền cao hơn thép của thân ống để có thể tồn tại trong thời gian khắc nghiệt của quá trình khoan và nhiều chu kỳ siết và nới lỏng các sợi chỉ.Các mối nối dụng cụ được xác định theo kiểu quay và ren.

Khó chịu

Bề mặt phẳng (kết thúc ren) đề cập đến thành của mối nối dụng cụ tại kết nối có ren.Ống khoan được cung cấp với sự cố bên trong (IU), bên ngoài (EU), hoặc bên trong-bên ngoài (IEU).

IU- Khi bị xáo trộn bên trong, độ dày dọc theo các bức tường bên trong tăng lên bù đắp cho phần kim loại bị loại bỏ trong ren với một bức tường bên ngoài thẳng, đồng nhất.

EU- Khi bị xáo trộn bên ngoài, độ dày tăng lên dọc theo đường kính bên ngoài của ống bù đắp cho kim loại bị loại bỏ trong ren bằng một lỗ khoan thẳng.

IEU- Ở chiều dày đảo trộn bên trong và bên ngoài được tăng lên dọc theo cả thành bên trong và bên ngoài của ống để bù lại lượng kim loại bị loại bỏ trong quá trình ren.

Kết nối nguy hiểm

Các mối nối dụng cụ kết hợp các kết nối ren.Chúng bao gồm các luồng API tiêu chuẩn cũng như các luồng độc quyền.Mỗi loại kết nối ren được chỉ định bằng ren trên mỗi inch (TPI) và độ côn của nó.Các khớp nối công cụ API phổ biến bao gồm lỗ thông thường (REG), lỗ đầy đủ (FH) và xả bên trong (IF).

Đặc trưng

• Ống khoan không từ tínhđược sử dụng để cách ly các công cụ đo trong khi khoan (MWD) và ghi nhật ký trong khi khoan (LWD) khỏi dây khoan.Điều này giảm thiểu nhiễu điện từ liên quan và tăng độ chính xác của các cuộc khảo sát định hướng.
• Rèn cứngđược kết hợp trên các khớp dụng cụ và đệm mài mòn trung tâm của ống khoan để tăng khả năng chống mài mòn.
• Rãnh xoắn ốctrên bề mặt bên ngoài của ống khoan làm giảm sự dính vi sai và cải thiện đặc tính dòng chảy của bùn khoan.

Tiêu chuẩn

API RP 5A5 - Tiêu chuẩn này quy định các yêu cầu và đưa ra các khuyến nghị đối với việc kiểm tra hiện trường và thử nghiệm hàng hóa dạng ống của nước dầu (OCTG).Tiêu chuẩn này bao gồm các thông lệ và công nghệ thường được sử dụng trong kiểm tra hiện trường;tuy nhiên, một số thực hành nhất định cũng có thể phù hợp để kiểm tra nhà máy.

Thông số kỹ thuật ống khoan:
